А1270 — электромагнитно-акустический толщиномер

ЭМА толщиномер А1270 предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, что значительно сокращает время подготовки к контролю. Прибор также позволяет работать через покрытие или с зазором.

Назначение

Измерение толщины деталей и узлов из металлов и сплавов без применения контактной жидкости
Оценка степени анизотропии проката

Особенности

ЭМА толщиномер А1270 рассчитан на использование совмещенного ЭМА преобразователя сдвиговых (SH) волн производства компании «Акустические Контрольные Системы».

Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Прибор имеет возможность записывать и хранить результаты измерений в энергонезависимой панели. Накопленные данные по USB порту можно перенести на внешний компьютер для последующего документирования и распечатки.

Графическая и текстовая информация отображаются на жидкокристаллическом экране с подсветкой для работы при слабом освещении. Для управления прибором используется пленочная клавиатура. Для подключения ЭМА преобразователя применены разъемы LEMO серии 00.

маленькие размеры и вес прибора и преобразователей
расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
работа без применения контактной жидкости
различные режимы работы прибора: измерение, обзор, настройка
легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
автоматическая настройка основных параметров преобразователя при калибровке
память на 19800 измерений
связь с компьютером по USB-порту
корреляционная обработка сигналов
конструкция прибора по IP65

Возможности
Расширенное меню настроек прибора, а также несколько режимов работы позволяют применять данный толщиномер для тестирования различных объектов и решения различных задач контроля.

Режим НАСТРОЙКА

А1270 — электромагнитно-акустический толщиномер

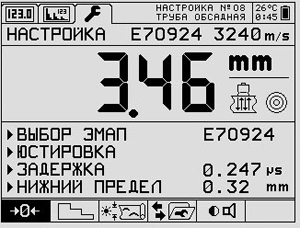

Осуществляется настройка под разные типы преобразователей, юстировка и калибровка прибора, установка параметров алгоритмов и аппаратуры, установка параметров материала, формирование конфигураций, их сохранение и выбор.

Режим ИЗМЕРЕНИЕ

А1270 — электромагнитно-акустический толщиномер

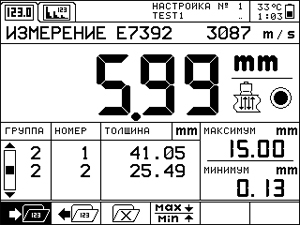

В данном режиме обеспечивается:

— измерение толщины;

— определение максимального и минимального значений толщины из ряда измерений;

— запись результатов измерения толщины в память прибора;

— коррекция ранее записанных в память результатов;

— очистка памяти измерений.

Для измерения толщины используется автоматизированный алгоритм, который без вмешательства оператора подстраивает усиление, выбирает способ измерения и разрядность представления информации. Для оперативного анализа на экране прибора выводится вся необходимая информация: способ измерения толщины (пороговый или АКФ), индикация уровня сигнала, общая информация о параметрах контроля, текущий результат измерения, а также ранее записанные результаты измерений.

Режим ОБЗОР

А1270 — электромагнитно-акустический толщиномер

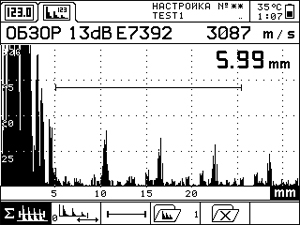

Данный режим предназначен для измерения толщины с одновременным наблюдением за формой эхо-сигналов. Это позволяет повысить достоверность измерения толщины и проводить анализ в сложных случаях.

В данном режиме обеспечивается:

— измерение толщины с использованием выбранного способа;

— выбор одного из трех способов измерения толщины (пороговый, по двум эхо-сигналам, АКФ);

— реализация функции ЛУПА при одновременном представлении сигналов в недетектированном виде;

— запись в память прибора А-Сканов сигнала со всеми сопряженными данными (кадров);

— работа с ранее записанными в память приборов кадрами (просмотр, очистка).

Удобный интерфейс пользователя с возможностью быстрого переключения между режимами и быстрым доступом к настройкам и функциям значительно облегчает настройку и работу с прибором, в то же время расширяя возможности контроля.

Комплект поставки:
А1270 — электронный блок ЭМА толщиномера
ЭМАП S7392 3.0A0D10ES (радиальная поляризация, апертура d 24 мм; толщинометрия алюминия 0,7-100 мм, стали 1,0-30 мм)
Специализированная каретка для перемещения ЭМАП S7392 3.0A0D10ES, S7394 2.5A0R10x10ES
Кабель LEMO-LEMO одинарный 1,2 м
Чехол М12
Зарядное устройство ВС 071
Сетевой адаптер с кабелем 220B-12B
Кабель соеденительный (прибор-зарядное устройство)
Кабель связи по USB
Компакт-диск с документацией и ПО
Сумка М12

Дополнительные иллюстрации

Технические характеристики:
Электромагнитно-акустический толщиномер А1270

Диапазоны измеряемых толщин
(по алюминию, ЭМАП S7392 3.0A0D10ES) от 0,7 до 100 мм
(по стали, ЭМАП S7394 2.5A0R10x10ES) от 1,0 до 50 мм
Основная погрешность измерений не более
*где Х-значение измеряемой толщины
 ±(0,01X+0,01) мм
Диапазон рабочих частот 2,5-5,0 МГц
Тип дисплея жидкокристаллический
Диапазон настроек скоpости yльтpазвyка от 1000 до 9999 м/с
Количество запоминаемых результатов 19800 измерений
Питание (встроенная аккумуляторная батарея) 7,2 В
Время непрерывной работы (с подсветкой) 10 (8) часов
Диапазон рабочих температур от -20 до +50°С
Габаритные размеры электpонного блока 245 х 120 х 40 мм
Масса электронного блока 650 г
