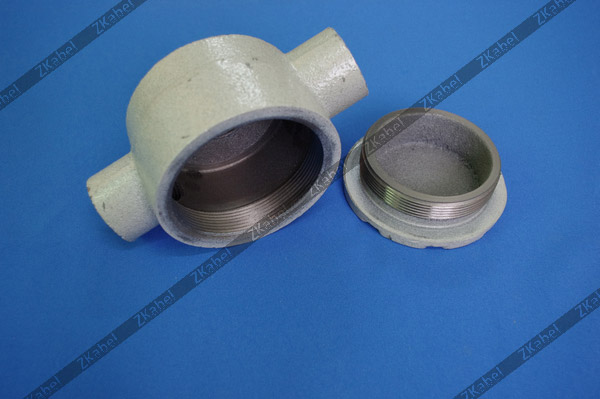

Коробки взрывозащищенные чугунные литые КТД
Коробка взрывозащищенная КТД (Коробка Тройниковая в Дно) предназначена для протяжки проводов и ответвлений в дне, прокладываемых во взрывоопасных зонах всех классов.
Коробки чугунные типа КТД относятся к взрывозащищенному
электрооборудованию группы II подгруппы IIC c уровнем взрывозащиты
«взрывобезопасное электрооборудование» с защитой вида «d»
(взрывозащитная оболочка) по ГОСТ Р 51330.1 с маркировкой взрывозащиты 1ExdIICT6, согласно ГОСТ Р 51330.0. предназначены для электропроводок в
стальных водогазопроводных трубах по ГОСТ 3262 в электрических сетях
переменного и постоянного тока с номинальным напряжением до 660 В включительно.
Продукция соответствует: ТУ 3464-006-99856433-2010,
ГОСТ Р 51.330.0,
ГОСТ Р 51330.1
Коробки взрывозащищенные КТД
Климатическое исполнение: У1
Стандарт изготовления: ТУ 3464-006-99856433-2010
Маркировка взрывозащиты: 1ExdIICT6
Материал изготовления: чугун
ОКП: 346474

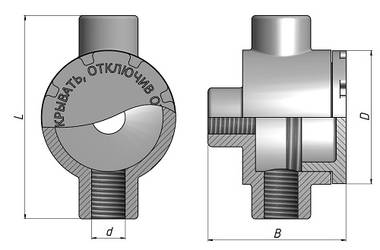

| Тип | Условный проход присоединяемой трубы, мм |
Резьба трубная d, дюймы | Размеры, мм | Масса, кг | ||
|---|---|---|---|---|---|---|
| D | L | B | ||||
| Коробка КТД-20 (ЗЭТА) | 20 | 3/4 | 90 | 135 | 90 | 1,7 |
| Коробка КТД-25 (ЗЭТА) | 25 | 1 | 105 | 161 | 105 | 2,7 |
