ДРОССЕЛИ ФИЛЬТРОВ ВЫПРЯМИТЕЛЕЙ НИЗКОЧАСТОТНЫЕ ПЛОСКИЕ ТИПА Д5 ПО ОЮО.475.020ТУ

По ОЮО.475.020ТУ поставляется 99 типономиналов дросселей. Предназначены для работы в радиоэлектронной аппаратуре с печатным монтажем. Дроссели изготавливаются в климатическом исполнении В-всеклиматическое по ГОСТ В 20.39.404-81.

Гарантийный срок равен сроку сохраняемости – 15 лет.

Рабочий потенциал не более 350В.

ДРОССЕЛИ ФИЛЬТРОВ ВЫПРЯМИТЕЛЕЙ НИЗКОЧАСТОТНЫЕ ПЛОСКИЕ ТИПА Д5 ПО ОЮО.475.020ТУ

ДРОССЕЛИ ФИЛЬТРОВ ВЫПРЯМИТЕЛЕЙ НИЗКОЧАСТОТНЫЕ ПЛОСКИЕ ТИПА Д5 ПО ОЮО.475.020ТУ

Минимальная наработка в предельно допустимых режимах-20000 часов.

Дроссели стойки к воздействию механических, климатических и биологических факторов, установленных ОСТ 110079-85, в том числе:
Одиночные удары, длительность 1÷3мс 1000g
Смена температур от -60°С до +140°С
Повышенная относительная влажность при t=25°С 98%
Повышенная рабочая температура среды +85°С
Соляной туман; Плесневые грибы.
Основные технические данные:
Индуктивность при номинальном токе от 0,075 до 80Гн
Номинальный ток подмагничивания от 0,05 до 10А
Переменная составляющая 28В
Диапазон частот от 5 до 50кГц
Габаритные размеры от 8х28х25 до 14х152х36мм
Масса от 20 до 290г

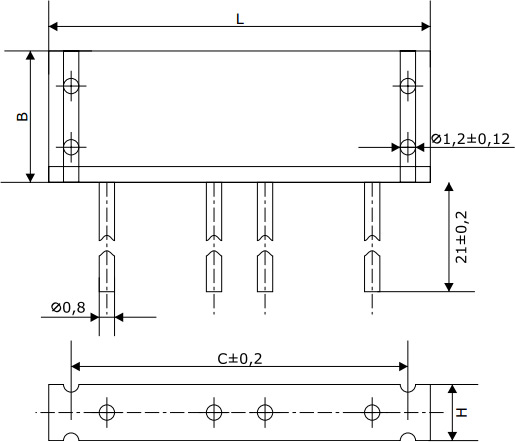

Дроссели фильтров выпрямителей плоские типа Д5
Д 5-1, 3-4, 8-9, 70, 78, 86, 91
Д 5-2, 6, 47, 76, 79, 94
Д 5-5, 10, 48, 93
Д 5-7, 16-17, 35-36, 77
Д 5-11, 34, 38, 42-44, 55, 81-82
Д 5-12-14, 23-24, 31-33, 45, 56-57, 66-67, 75
Д 5-15, 25, 46, 83
Д 5-18, 26, 59, 68-69, 84-85, 90
Д 5-19,21-22,28-30,37,39-41,51-54,63-65,63-65,73-74,88
Д 5-20, 27, 50
Д 5-49
Д 5-58
Д 5-60, 71, 92
Д 5-61, 80, 87, 95-96, 98
Д 5-62, 72
Д 5-89
Д 5-97
Д 5-99
