Приспособление для термитной сварки проводов ПТСП-2

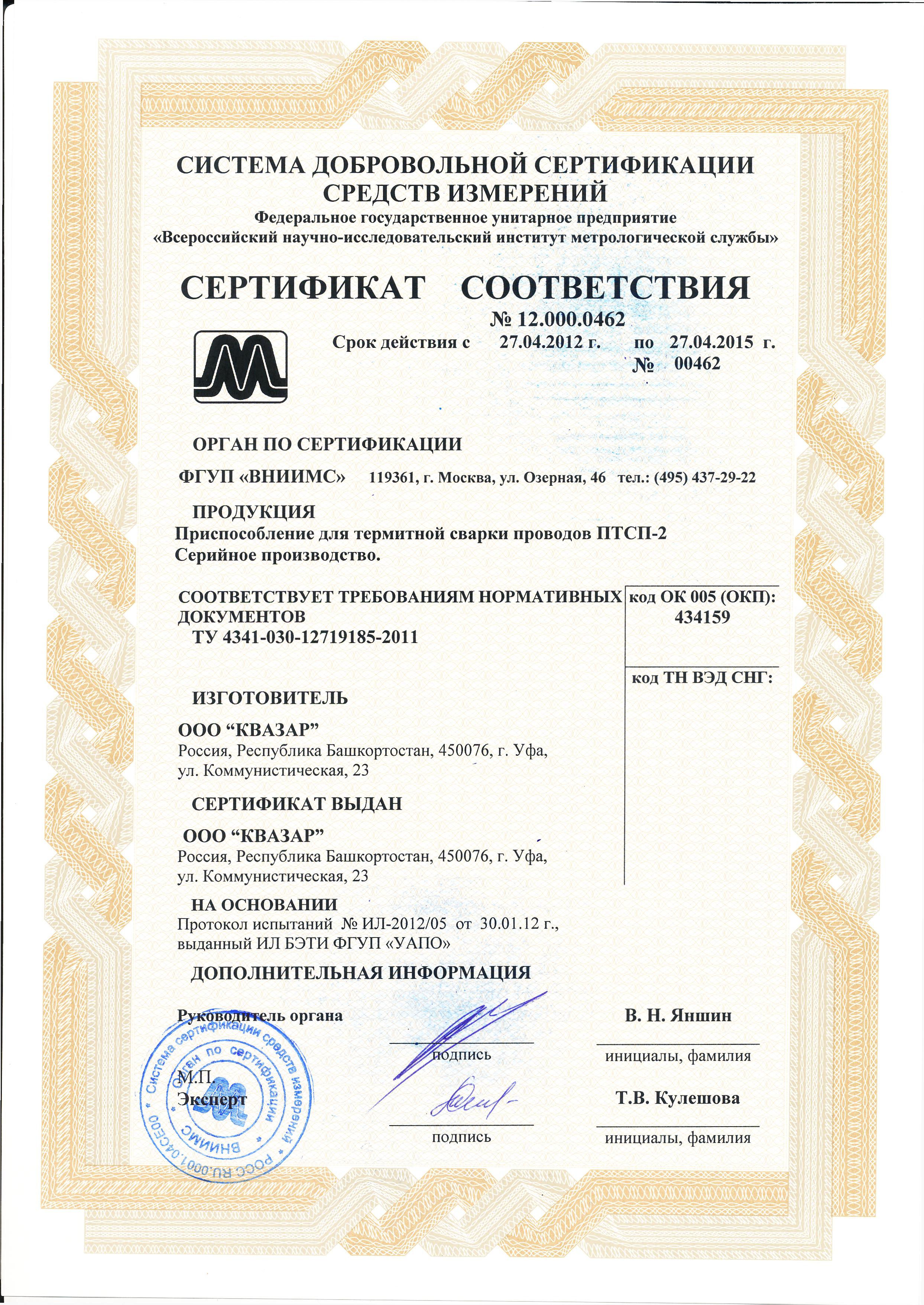

Сертификат соответствия Приспособления для термитной сварки проводов ПТСП-2



Паспорт Приспособления для термитной сварки проводов ПТСП-2

Назначение и область применения

Приспособление для сварки проводов встык (ПТСП) предназначено для термитной сварки стальных, медных и алюминиевых шин и проводов наружным диаметром 4 — 700 мм2. Также термическая сварка применяется для оконцевания, ответвления и контактного соединения неизолированных проводов линий электропередач в полевых условиях.

Устройство для термитной сварки проводов встык используется при строительстве, прокладке, ремонте и обслуживании высоковольтных линий электропередач и других кабельных линий.

Принцип работы

Аппарат содержит штатив с возможностью закрепления проводов в трех местах для скручивания в жилу, термопатрон, экран и охладители. Работа ПТСП основана на термоэлектрическом контактном методе соединения посредством оплавления кромок соединяемых деталей. Оплавление осуществляется термическим патроном, состоящего из металлического кокиля и термитного муфеля. Провода, предназначенные для соединения в жилу или шину, подготавливаются к сварке, устанавливаются в термопатрон и жестко фиксируются в нем с помощью двух специальных зажимов. После подготовительных работ поджигается термпопатрон при помощи термитной спички, защитный экран опускается, струбцины сводятся друг с другом посредством ручного привода. Под действием электрического тока один из зажимов плавно перемещается по направлению к неподвижному зажиму. После оплавления кромок на величину припуска на оплавление, производится осадка. Далее полученный шов охлаждается.

Модификации

Приспособление  сварки проводов ПТСП выпускается в двух модификациях:

•    УПП-1 (ПТСП-1), представляющий собой клещи для сварки, применяется для термитной сварки проводов диаметром 4 — 40 мм2.  Устройство содержит защитный откидной корпус и зажимное приспособление, при помощи винтов которого концы свариваемых проводов устанавливаются в термический патрон. Термопатрон или термошашка поджигается при помощи термитной спички, а затем закрывается откидным корпусом для обеспечения безопасности персонала. Сварка длится около двух минут, после чего рукоятки сварочных клещей сжимают, провода плотно стыкуются друг с другом без зазора. Когда место сварки остынет, его осаждают и зачищают, удаляют образовавшийся шлак, а затем снимают сварочные клещи с уже сваренных проводов.

•    ПТСП-2, представляющее собой две сдвигающиеся струбцины с защитным откидным экраном и специальным пазом, в который устанавливается термитный патрон, используется в случае сварки проводов сечением 40 — 700 мм2 (по ГОСТу 839-80). Приспособление имеет поворотную струбцину, при помощи которой устройство можно закрепить на опоре высоковольтных линий.

Технические характеристики

Наименование параметров ПТСП-2
Наибольшее сечение свариваемых проводов, мм2 700
Наименьшее сечение свариваемых проводов, мм2 40
Наибольший ход подвижных зажимов (суммарный), мм 70
Наибольшее усилие на рукоятке рабочего винта, H 30
Габаритные размеры, мм:
длина 520
ширина 320
высота 270
Масса, кг не более 12
