Станция контроля цементирования скважин СКЦ-4

Станция контроля цементирования скважин СКЦ-4 применяется для оперативного контроля и управления технологией цементирования нефтяных и газовых скважин, а также гидрогеологических; инженерно-геологических; при строительстве гидрогеологических, угольных и других шахтных сооружений.

Станция контроля цементирования СКЦ-4 и её модификации обеспечивают:

  • бескабельную телеметрию параметров измерения;
  • оперативный контроль на экране ноутбука давления, плотности, мгновенного расхода и количества раствора, которые закачиваются в скважину;
  • аварийно-предупредительную сигнализацию превышения давления в напорном коллекторе;
  • полное документирование процесса, а также архивирование и выдачу отчета на бумаге;
  • визуализация контролируемых параметров с помощью выносного табло.
  • возможность просмотра любого участка процесса из архива, по окончании процесса и встроенный инструментарий аналитической обработки графика процесса цементирования.



Отличительные особенности станции контроля цементирования СКЦ-4 по сравнению с СКЦ-3М:

  • пробковые краны заменены на шаровые;
  • улучшена система контроля параметров;
  • место для крепления и транспортировки цементировочной головки;
  • устройство для промывки преобразователя плотности;
  • дополнительные насосно-компрессорные трубы общей длинной 23 метра;
  • дополнительные шарнирные колена в количестве 4 штук;
  • дополнительный раздающий коллектор на 5 точек подключения давлением 2,5 Мпа;
  • станция комплектуется автономным электрогенератором;
  • улучшенные специальными лакокрасочными материалами антикоррозийные покрытия;
  • по желанию заказчика может комплектоваться гибкими шлангами высокого давления;



Состав и технические характеристики станции контроля цементирования

Станция контроля цементирования скважин СКЦ-4 включает лабораторный блок и блок манифольда, размещенные на шасси двух автомобилей повышенной проходимости, а также комплект запасных частей и инструмента.

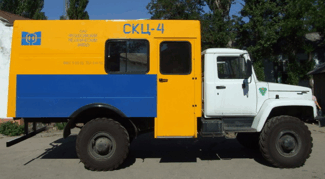

Лабораторный блок станции контроля цементирования СКЦ-4

Станция контроля цементирования скважин СКЦ-4 Станция контроля цементирования скважин СКЦ-4
Лабораторный блок Рабочее место оператора

Станция контроля цементирования скважин СКЦ-4
Состав оборудования лабораторного блока станции контроля цементирования:

  • диван;
  • шкаф для одежды – 3 шт;
  • рабочий стол;
  • стул винтовой;
  • шкаф металлический (сейф);
  • кондиционер;
  • автономный обогреватель 220В, 1…2кВт.
  • аппаратно-программный комплекс обработки показания и хранения информации в составе ноутбука и программы «Цементаж 1.2»;
  • устройство для бумажной регистрации процесса цементирования (принтер струйный).
  • манипулятор (мышь);
  • выносное табло параметров;
  • радиостанция (рабочая частота 160МГц) — 6 шт.;
  • блок питания;
  • механизм перемоточный;
  • катушка — 4 шт.;
  • аптечка по ДС’ГУ 3981 -2000:
  • огнетушитель но ДСТУ 3675-98 — 2 шт;
  • знак аварийной остановки по ГОСТ 2433;
  • лампа настольная 220В, 60 Вт.



Лабораторный блок может поставляться без шасси в отдельной упаковке (портативный компьютер с программным обеспечением, принтер, выносное табло, переносные радиостанции).

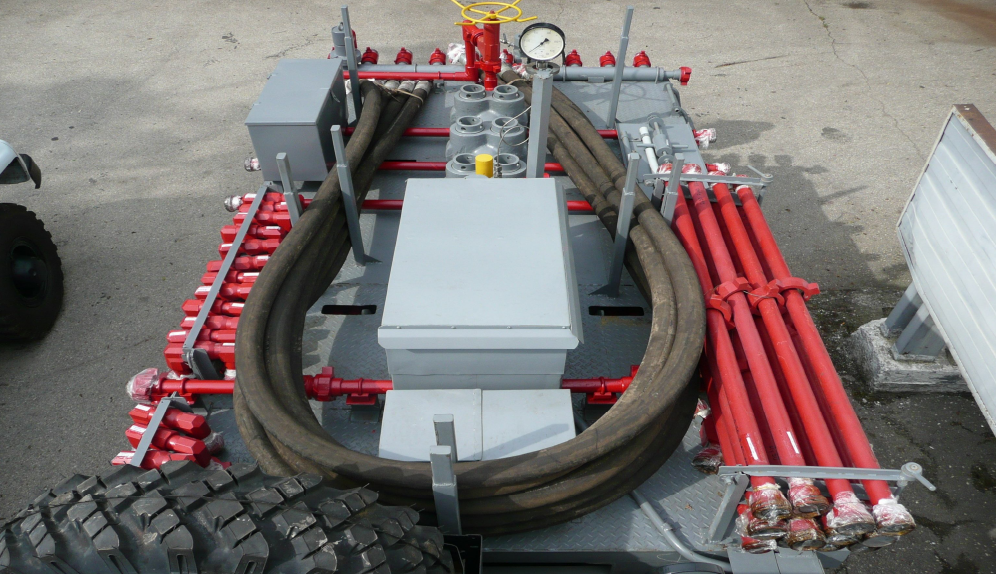

Блок манифольда станции контроля цементирования СКЦ-4

Станция контроля цементирования скважин СКЦ-4 Станция контроля цементирования скважин СКЦ-4

Состав оборудования блока манифольда станции контроля цементирования:

  • напорный коллектор с линией первичных преобразователей;
  • раздающий коллектор;
  • раздающий коллектор дополнительный;
  • вспомогательный трубопровод;
  • бензогенератор 0.9 кВт, 220 в, 50 Гц.



    Напорный коллектор:

  • рабочее давление – 40 МПа;
  • присоединяемых линий – 6 (с обратными клапанами);
  • выходящих линий – 2 (с запорной арматурой).

На напорном коллекторе установлен клапан сброса давления – ВК70, а также манометр на 100МПа.





    Линия первичных преобразователей включает:

  • преобразователь расхода РГР-100 с диапазоном измерения (0-100) л/с;
  • преобразователь плотности ППВ (вибрационного типа) с диапазоном измерения (0.8-2.6) г/см3;
  • преобразователь давления МИДА с диапазоном измерения (0-40) МПа.



Раздающий коллектор рассчитан на рабочее давление 2.5 МПа и предусматривает 10 присоединительных линий с запорной арматурой.
Раздающий коллектор дополнительно предусматривает 5 присоединительных линий с запорной арматурой.
Напорный и раздающий коллектор оборудованы предохранительными клапанами.

    Вспомогательный трубопровод включает в себя следующие элементы:

  • колена шарнирные – 19 шт;
  • трубы НКТ-2 длиной : 4 м – 14 шт; 2 м – 12 шт;1 м – 2 шт; 0,5 м – 2 шт;
  • тройники 2 – 4 шт;
  • переводники 2 – 4 шт;
  • рукав высокого давления Ду 65, Рр?2.5 МПа, L=8.0 м, под БРС – 5 шт. (по желанию заказчика).
    Блок манифольда поставляется в следующих вариантах:

  • на шасси ЗИЛ-4334;
  • на шасси Урал-4320;
  • АМУР 531305;
  • без шасси.

Габариты и масса блока манифольда

Параметры Шасси
ЗИЛ-4334 Урал-4320 АМУР 531305
Длина, м.
7,6
7,8
7,6
Ширина, м.
2,5
2,5
2,5
Масса, кг.
9700
14500
9700

Блок манифольда может быть поставлен без подъёмной лебедки и с дополнительным (вторым) гибким шлангом.

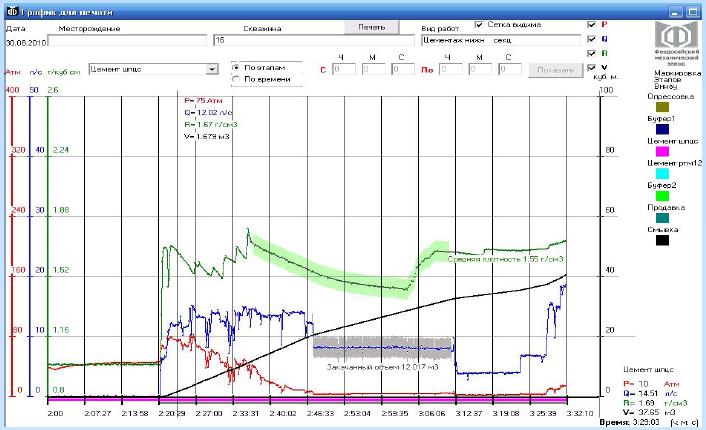

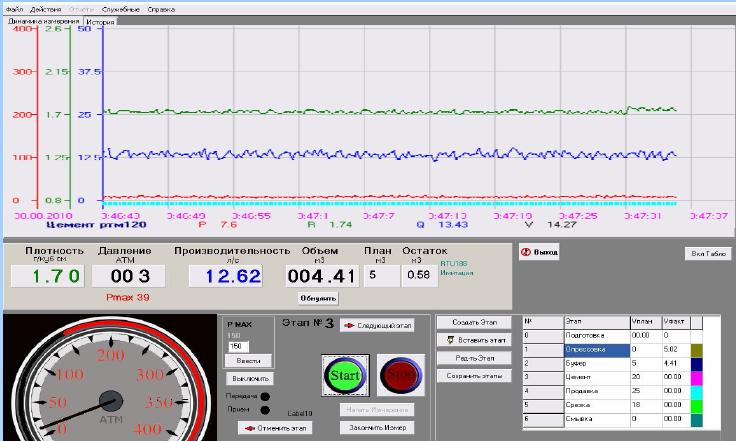

Отображение процесса цементирования

При работе программы происходит непрерывная регистрация контролируемых параметров в базе данных программы, благодаря чему можно просматривать и анализировать процесс после цементажа и в любой момент времени определить мгновенные значения параметров, и среднее значение в заданном временном интервале.

 Станция контроля цементирования скважин СКЦ-4 Станция контроля цементирования скважин СКЦ-4

Состав оборудования для измерений, передачи, регистрации и обработки контролируемых параметров процесса цементирования

Станция контроля цементирования скважин СКЦ-4
Технические характеристики измерительной линии станции контроля цементирования СКЦ-4

Параметры Предельное значение Погрешность
Максимальное рабочее давление МПа (кг/см2) 40 (400) ± 1 %
Диапазон измерения плотности, г/см3 0,8 — 2,6 ± 1 %
Диапазон измерения производительности, л/с 0 — 50 ± 1 %
Допустимое расстояние между блоком манифольда и блоком лабораторным (кабельное соединение), м. 50
Допустимое расстояние между блоком манифольда и блоком лабораторным (радиомодемная линия), м. 150
