УЗА-220В — УСТРОЙСТВО ЗАЗЕМЛЕНИЯ АВТОЦИСТЕРН С ПИТАНИЕМ ~220В С ВЫХОДНЫМ РЕЛЕ

Назначение

Устройство заземления автоцистерн УЗА-220В предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе воспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны, подачу светового сигнала для разрешения проведения операции слива-налива и автоматическую блокировку исполнительных механизмов слива-налива при нарушении цепи заземления.

Устройство, принцип работы

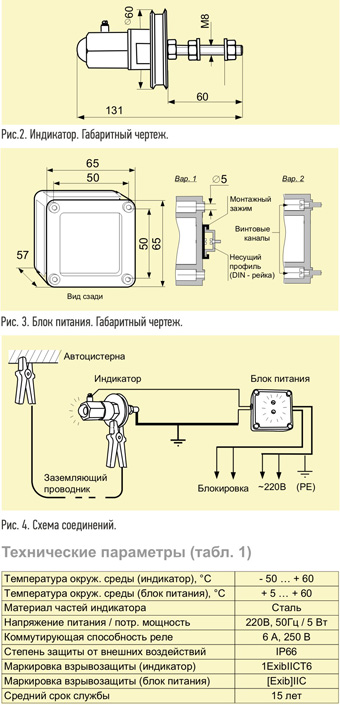

Устройство: в комплект устройства входят индикатор, заземляющий проводник и блок питания со встроенным реле (рис. 1). Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек (рис. 2). В индикаторе имеется яркий светодиод красного цвета с углом обзора >120°. Заземляющий проводник состоит из двух контактных зажимов, соединенных двухпроводным кабелем, длиной 5 м (длина кабеля может быть увеличена по заказу). Блок питания выполнен в пластиковом корпусе (рис. 3).
Принцип работы: один зажим заземляющего проводника прикрепляется к металлической части автоцистерны, другой — к дисковым контактам индикатора, разделенным изолирующей шайбой (рис. 4). При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления проводов заземляющего проводника. Суммарное сопротивление не должно превышать 100 Ом — в этом случае загораются светодиоды индикатора (прерывистым свечением) и блока питания и срабатывает реле блока питания, разрешая проведение операции слива-налива. Реле блока питания имеет переключающие “сухие” контакты реле. Для блокировки исполнительного механизма слива-налива (электромагнитного клапана, насоса) используется нормально-замкнутая пара контактов реле.
Технические параметры устройства приведены в табл. 1.
