Паспорт Устройства контроля изоляции УКИ-1К
Устройство контроля изоляции УКИ-1К (УКИ-1МК, УКИ-1) предназначено для:

  • определения мест сквозных повреждений в противокоррозийном покрытии подземных трубопроводов без их вскрытия;
  • интегральной оценки состояния изоляции отдельных участков на основе бесконтактных измерений токов в трубе;
  • точного определения оси трубопровода, кабеля и глубины их залегания;
  • определение места повреждения анодной линии установки катодной защиты.

Технические характеристики

Дальность обследования (максимальное удаление от генератора в зависимости от состояния изоляционного покрытия 3 км
Погрешность определения места расположения дефекта в изоляционном покрытии, не более ±0.2 м
Минимальный размер определяемого дефекта в изоляции на фоне сплошного изоляционного покрытия, не более 3 мм2
Рабочие частоты селективного индикатора установки 100Гц; 1000Гц; 10000Гц
Ослабление помехи с частотой 50 Гц по отношению к сигналу с частотой:
100 Гц, не менее 1000 раз
1000 Гц, не менее 3000 раз
10000 Гц, не менее 3000 раз
Рабочие частоты генератора установки в активном режиме поиска 1000 Гц;
10000 Гц
Индикация показаний селективного индикатора осуществляется стрелочным прибором и головными телефонами
Напряжение питания селективного индикатора (элемент типа 3336) 4.5 В
При использовании свежего комплекта элементов гарантируется непрерывная работа селективного индикатора в течении 200 часов
Габаритные размеры селективного индикатора 190х135х80 мм
Масса селективного индикатора 1,5 кг
Масса индуктивного датчика для определения планового положения и глубины залегания тр-да 0,8 кг
Максимальная выходная мощность генератора в режиме непрерывной генерации, не менее 40 Вт
Напряжение питания генератора (от автомобильного аккумулятора) 12 В
Масса генератора, не более 2 кг

Устройство состоит из 2-х селективных индикаторов малых напряжений (приемных устройств), датчика для определения трассы и глубины залегания трубопроводов и кабелей, набора приспособлений для определения дефектов в изоляции покрытий и генератора переменного тока.

Принцип работы устройства УКИ-1 К заключается в следующем. По трубопроводу, защищаемому установками катодной защиты, протекает пульсирующий ток с частотой 100Гц. В результате протекания тока по трубопроводу вокруг него создается переменное магнитное поле, измерение которого с помощью селективного индикатора малых напряжений и индукционного датчика используется для определения планового положения трубопровода и глубины его залегания, а также для интегральной оценки состояния изоляционного покрытия по величине затухания тока в трубопроводе. В местах с дефектами в изоляции стекающий ток с трубопровода в грунт создает падение напряжения, измерение которого на поверхности земли с помощью индикатора малых напряжений и контактных датчиков используется для обнаружения дефектных мест в изоляционном покрытии и сравнительной оценки площади дефекта. При отсутствии катодной защиты на трубопроводе к последнему подключается специальный генератор тока, входящий в комплект установки.
Комплектация

Генератор тока 1шт.
Приемник (селективный индикатор малых напряжений) 2шт.
Датчик для определения планового положения трубопровода и его глубины залегания 1шт.
Головной телефон 2шт.
Датчик для определения шаговой разности потенциалов (комплект) 2шт.
Пояс контактный 2шт.
Кабель соединительный 1шт.
Кабель генератора 1шт.
Провод соединительный (генератор + заземлитель) 1шт.
Удлинитель 1шт.
Антенна электромагнитная 1шт.
Контакт магнитный 1шт.
Заземлитель-штырь 2шт.
Паспорт, совмещенный с инструкцией по эксплуатации 1шт.
Футляр 1шт.
Аккумулятор EV 9-12* 1шт.
Зарядное устройство* 1шт.

*поставляется по дополнительному заказу



Отличительные характеристики УКИ-1К

Устройство УКИ-1К – это модернизированная установка УКИ-1М. Усовершенствование установки при той же цене выполнено в следующем объеме:

  1. введен поиск повреждений на частоте 10000 Гц;
  2. увеличена выходная мощность генератора с 40 до 100 Вт;
  3. дальность обследования трубопровода увеличена до 5 км;
  4. улучшена чувствительность селективного приемника;
  5. улучшена относительная погрешность определения планового расположения подземного трубопровода и глубины залегания;
  6. уменьшен вес генератора в 2 раза, а габаритные размеры уменьшены до размеров приемника (210х135х70 мм);
  7. устройство УКИ-1К упаковано в удобный, для эксплуатации на трассе, кейс размером 460х290х300 мм;
  8. увеличена точность определения места нарушения сплошности изоляции.

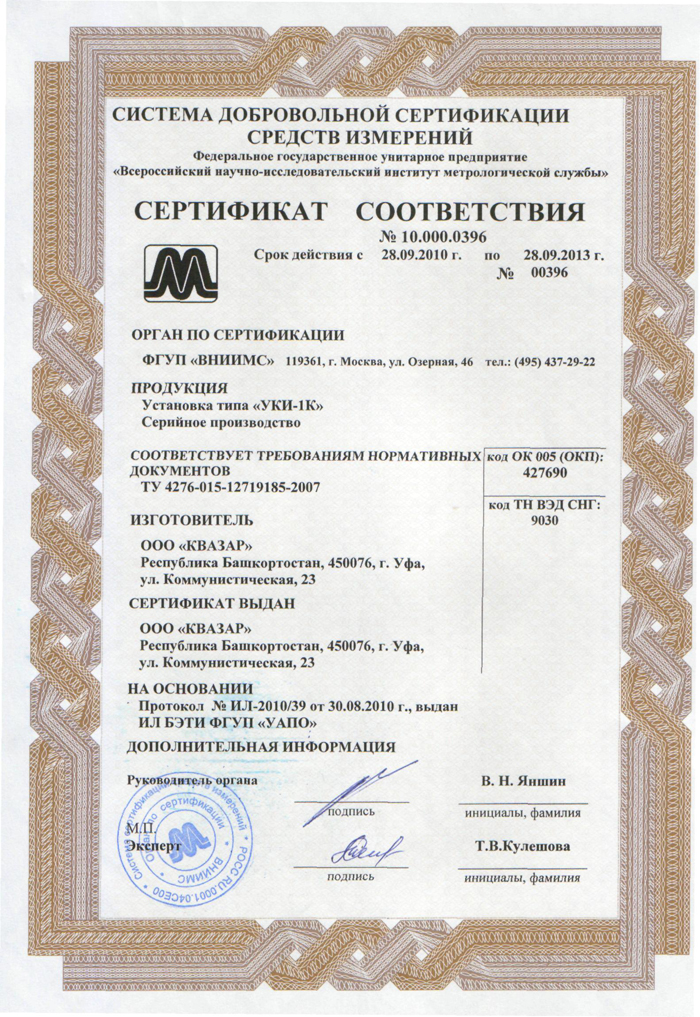

В результате проделанной работы по модернизации на установку УКИ-1К получен сертификат и патент на товарный знак.
