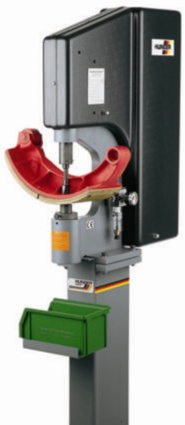

N-333 — пневматический стенд для клепки/расклепки накладок тормозных колодок
Пневматический стенд для клепки/расклепки накладок тормозных колодок
(усилие клепки до 5 т).
Позволяет модернизировать процесс клепки и расклепки накладок тормозных колодок, тем самым улучшая качество сборки накладок и тормозных колодок, существенно увеличивая срок их эксплуатации.
ОСНОВНЫЕ ОСОБЕННОСТИ:
● усилие клепки 50000 Н при давлении сжатого воздуха 8 бар;
● бесступенчатая регулировка рабочего давления от 1 до 9 бар;
● максимальный ход штока 50 мм, что делает возможным клепку в труднодоступных местах;
● быстросменный патрон обеспечивает быструю смену инструмента;
● клепальный инструмент под заклепки 5, 6, 8 мм (клепальные и расклепочные пуансоны, наковальни, комплект установочных втулок, задняя опора);
● пресс устанавливается на оригинальном основании.
В комплекте поставки:
— пневматический пресс,
— основание,
— инструмент.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
| Привод |
пневматический |
| Максимальная ширина тормозной колодки, мм |
300 |
| Максимальная высота ребер сдвоенных тормозных колодок, мм |
55 |
| Максимальное усилие клепки (при давлении 8 бар), Н |
50000 |
| Рабочее давление (бесступенчатая регулировка), бар |
1-9 |
| Ход штока, мм |
50 |
| Скорость движения штока, м/мин |
1,65 |
| Расход воздуха (при 5 циклов/мин), л |
123 |
| Диаметр установочного отверстия под инструмент, мм |
20 |
| Габаритные размеры (ДхШхВ), мм |
180х575х775 |
| Требуемая площадь для установки + рабочая зона, м |
1,0 + 1,0 |
| Масса (со стандартными принадлежностями и упаковкой), кг |
85 |
