Краны шаровые КРШ-25х40, КРШ-25х70, КРШ-35х15, КРШ-35х30, КРШ-50х40, КРШ-50х70
Предназначены для перекрытия потока рабочей среды в трубопроводах высокого давления на нефтяных и газовых промыслах, а также в других отраслях промышленности.
Краны работают при любом направлении потока.
Преимущества
- В три раза уменьшена масса по сравнению с подобными кранами других производителей.
- Исключена необходимость подтяжки уплотнительных колец к шаровому затвору в течение всего срока службы.
- В несколько раз увеличен срок службы уплотнительных колец за счет применения нового композиционного материала.
- Улучшены эксплуатационные характеристики в части обеспечения удобного пространственного положения шпинделя для поворота его ручкой или ключом.
- Детали шарового затвора изготовлены из высоколегированной корозионностойкой стали, что существенно увеличивает срок службы кранов.
Технические характеристики
| Наименование параметров | Условное обозначение: 11ЛС1П | ||||||||
| Тип крана шарового КРШ | КРШ-25х40 | КРШ-25х70 | КРШ-35х15 | КРШ-35х30 | КРШ-50х40 | КРШ-50х70 | |||
| Диаметр условный Ду, мм | 25 | 25 | 35 | 35 | 50 | 50 | |||
| Давление условное Ру, МПа | 40 | 70 | 15 | 30 | 40 | 70 | |||
| Масса, кг | 3,8 | 5,6 | 8,6 | ||||||
| Рабочая среда | Вода, буровые и тампонажные растворы, слабоагрессивные жидкости | ||||||||
| Температура рабочей среды, °С | от -40 до +80 | ||||||||
| Герметичность затвора | по 1 классу ГОСТ 9544-75 | ||||||||
| Материалы: корпус, сферический затвор, шпиндель, уплотнительные кольца сёдел | Ст 35ХМ, Ст 40Х13, Ст 45, фторопласт — флубон | ||||||||
| Тип присоединения к трубопроводу | Присоединительные резьбы — НКТ 33, НКТ 60 ГОСТ 633-80 и Спец. Трап. 100х12,7(соединение БРС) | ||||||||

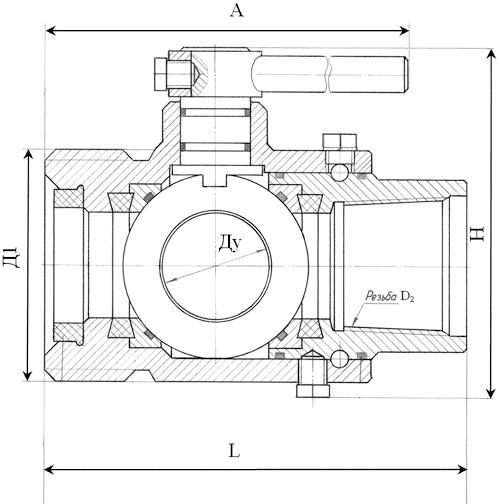

| Ду | D1 | D2 | A | L | H |
| 25 | НКТ 33 | НКТ 33 | 304 | 160 | 100 |
| 35 | Сп. Тr. 100х12,7 | НКТ 60 | 270 | 152 | 122 |
| 50 | Сп. Тr. 100х12,7 | НКТ 60 | 380 | 194 | 150 |
