ПМП-062, ПМП-076 — УРОВНЕМЕРЫ С АНАЛОГОВЫМИ ВЫХОДАМИ

Назначение

Уровнемеры ПМП-062, ПМП-076 предназначены для измерения уровня жидкости в стационарных и передвижных резервуарах и преобразования уровня:
— в унифицированный токовый сигнал 4 – 20 мА — ПМП-062;
— — в аналоговый сигнал 0 … R (изменение сопротивления, Ом) или 0 … Uоп (изменение выходного напряжения относительно входного опорного напряжения Uоп) — ПМП-076.
Уровнемеры могут иметь дополнительные выходы (”сухие” контакты) для контроля достижения нижнего и верхнего пределов измерения.
Уровнемеры могут применяться в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслях промышленности.

Принцип работы

ПМП-062, ПМП-076 - УРОВНЕМЕРЫ С АНАЛОГОВЫМИ ВЫХОДАМИ

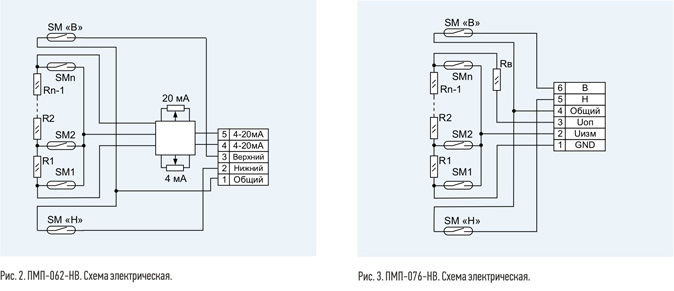

Измерение уровня жидкости осуществляется при помощи поплавка со встроенным магнитом, который магнитным полем воздействует на чувствительные элементы — герконы. Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд с определенным интервалом и соединением их через резисторы (R1… Rn-1) по схеме резистивного делителя напряжения (рис. 2, 3). Линейность измерения обеспечивается одинаковыми номиналами высокоточных резисторов, имеющих одинаковый температурный коэффициент сопротивления.

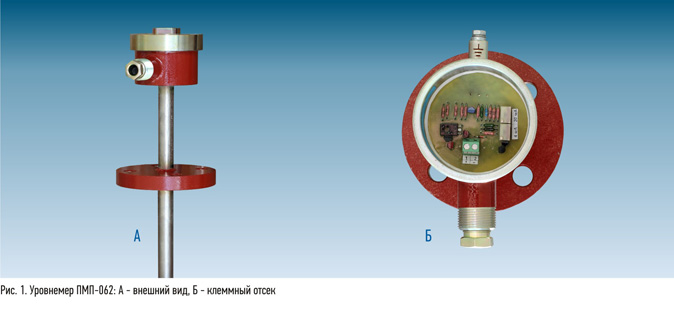

В корпусе ПМП-062 находится электронная плата преобразования уровня в токовый сигнал, на которой расположены винтовые клеммные зажимы для присоединения кабеля и подстроечные резисторы «4 мА» и «20 мА».

ПМП-062, ПМП-076 - УРОВНЕМЕРЫ С АНАЛОГОВЫМИ ВЫХОДАМИ

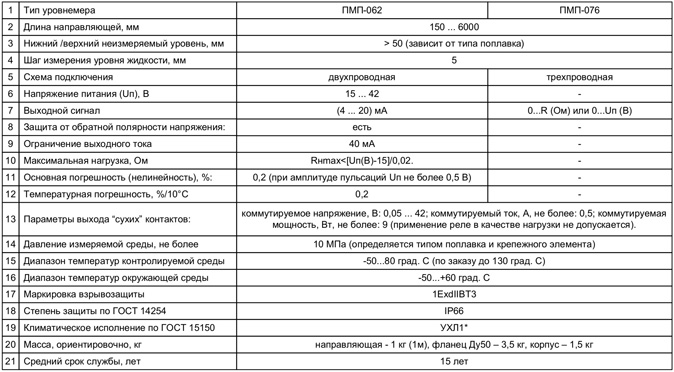

Технические параметры

ПМП-062, ПМП-076 - УРОВНЕМЕРЫ С АНАЛОГОВЫМИ ВЫХОДАМИ

Обозначение и варианты исполнения

Обозначение уровнемера образуется перечислением условных обозначений вариантов исполнений, указанных в разделе “ПМП. Варианты исполнения”, которые записываются через тире:

ПМП-062-[1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[10]-[13]-[h…]-[НВ], где: h… — верхний неизмеряемый уровень (см. рис. 7 раздела “ПМП. Варианты исполнения” ; НВ — наличие “сухих” контактов для контроля достижения нижнего и верхнего пределов измерения (вариант исполнения). Пример обозначения: “ПМП-062-М27-L2000-h100”.

ПМП-076-[1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[10]-[13]-[h…]-[НВ]-[R…], где: R… — величина сопротивления резисторов R1, R2,… (рис. 3), которая равна изменению выходного сопротивления при изменении уровня на 1 см. Полное выходное сопротивление уровнемера равно R х (L – h), где: L- длина направляющей, h — верхний неизмеряемый уровень (L-h — диапазон измерения уровня в сантиметрах). Пример обозначения: “ПМП-076-М27-L2000-h100-R10”.
По заказу может быть установлен дополнительный резистор Rв (рис. 3), который по умолчанию отсутствует. Пример обозначения: «ПМП-076-…-Rв510» ( Rв=510 Ом).

Примечание: Для уменьшения загруженности обозначения уровнемера допускается обозначения съемных частей (поплавков, крепежного элемента, устройства крепления защитной оболочки кабеля) приводить отдельной стройкой в заказе. При этом, должна быть обеспечена однозначность понимания принадлежности съемных частей конкретному уровнемеру.
