ВС-4-3С — СИГНАЛИЗАТОР СВЕТОВОЙ

Назначение

Сигнализаторы световые ВС-4-3С предназначены для подачи светового сигнала с целью индикации режимов работы оборудования и привлечения внимания людей в аварийных и иных ситуациях. Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

Устройство, принцип работы

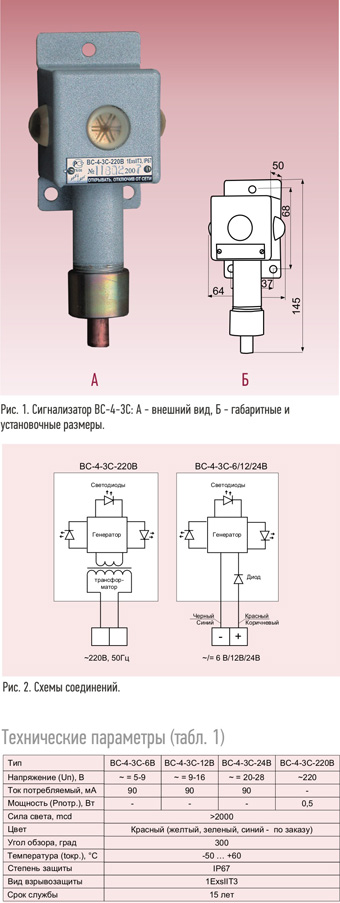

Устройство: Корпус сигнализаторов выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие. Полость корпуса заполнена эпоксидным компаундом. На передней и боковых стенках расположены яркие многокристальные светодиоды, что обеспечивает круговой обзор (рис. 1). Соединение сигнализаторов осуществляется по двум проводам (рис. 2).
Принцип работы: при подаче питающего напряжения светодиоды прерывисто загораются с частотой, автоматически изменяющейся по времени, что обеспечивает тревожный характер сигнализации

ВС-4-3С - СИГНАЛИЗАТОР СВЕТОВОЙ

Варианты исполнения

1) Питающее напряжение — см. “Технические параметры” (табл. 1).
2) Цвет светодиодов — по умолчанию красный. По заказу: “ВС-4-…-Ж” — желтый, “ВС-4-…-З” — зеленый, “ВС-4-…-С” — синий.
3) Длина присоединенного кабеля — по умолчанию 1,5 м. По заказу — другой длины, например: “ВС-4-…-L3” (длина 3 м). Примечание: кабель можно заменить — в отсеке кабельного ввода имеются винтовые клеммные зажимы. Кабель должен быть круглого сечения, диаметром по наружной изоляции (5…10) мм.
4) Наличие устройства крепления защитной оболочки кабеля — по умолчанию УКМ-10 (крепление металлорукава, диаметром 10мм) — показан на фотографии рис. 1. По заказу: “ВС-4-…-УКМ-12 (крепление металлорукава, диаметром 12 мм); “ВС-4-…-УКБК-15” (крепление бронированного кабеля, диаметром по броне до 15 мм); “ВС-4-…-УК-16” (крепление металлорукава, бронированного кабеля, наружным диаметром до16 мм).
Примеры обозначения: “ВС-4-3С-12В”; “ВС-4-3С-220В-Ж-L3-УК-16” (символы вариантов исполнения записываются в указанной последовательности).
