ВУУК-МС-КС — СИГНАЛИЗАТОРЫ СВЕТОВЫЕ

Назначение

Сигнализаторы световые ВУУК-МС-КС предназначены для подачи светового сигнала с целью индикации режимов работы оборудования и привлечения внимания людей в аварийных и иных ситуациях. Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

Устройство, принцип работы

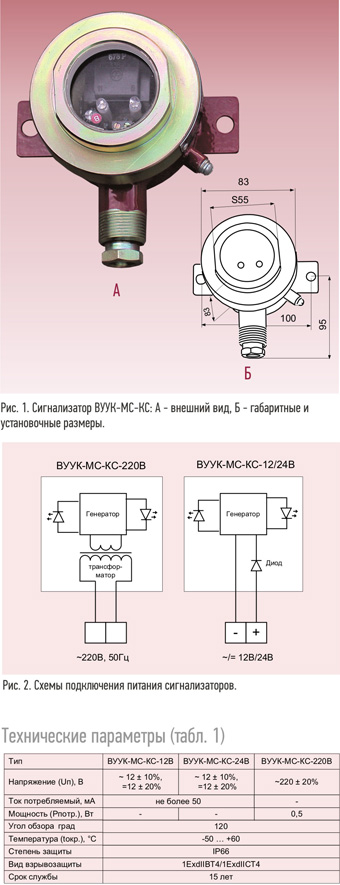

Устройство: Корпус сигнализаторов выполнен из ста
ли (рис. 1), имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие. На съемной крышке имеется прозрачное смотровое окно. В корпусе установлена электронная плата, на которой располагаются два ярких светодиода (синий и красный). Питание сигнализаторов осуществляется по двум проводам (рис. 2). Питающий кабель — круглого сечения, с диаметром по изоляции 5 …12 мм (уплотняется в кабельном вводе).
Принцип работы: При подаче питающего напряжения два единичных светодиода попеременно загораются.

ВУУК-МС-КС - СИГНАЛИЗАТОРЫ СВЕТОВЫЕ

Варианты исполнения

1) Питающее напряжение — см. “Технические параметры” (табл. 1).
2) Цвет светодиодов по умолчанию — красный, синий (указано в обозначении “…-КС”). Возможно другое сочетание цветов, которое также указывается в обозначении: “ВУУК-МС-ЖЖ-…” — два желтых светодиода; “ВУУК-МС-ЗЗ-…” — два зеленых светодиода и т.д.
3) Наличие устройства крепления защитной оболочки кабеля: “ВУУК-…- УКМ-10” (крепление металлорукава, диаметром 10 мм); “ВУУК-…-УКМ-12 (крепление металлорукава, диаметром 12 мм); “ВУУК-…-УКБК-15” (крепление бронированного кабеля, диаметром по броне до 15 мм); “ВУУК-…-УК-16” (крепление металлорукава, бронированного кабеля, наружным диаметром до16 мм).
