ВС-3 (ВС-3-П) — СИГНАЛИЗАТОР СВЕТОЗВУКОВОЙ
Назначение
Сигнализаторы светозвуковые ВС-3 предназначены для подачи звукового и светового сигналов с целью привлечения внимания людей в аварийных и иных ситуациях. Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.
Устройство, принцип работы

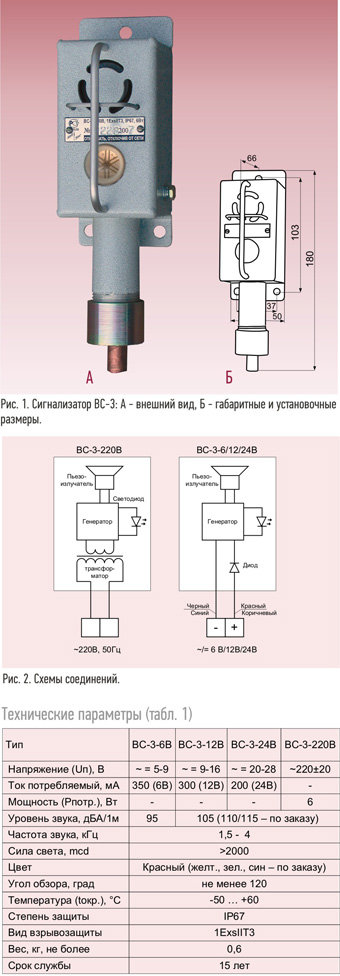

Устройство: Корпус сигнализаторов выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели корпуса расположены звуковой пьезоизлучатель и яркий многокристальный светодиод (рис. 1). Соединение сигнализаторов осуществляется по двум проводам (рис. 2).
Принцип работы: При подаче питающего напряжения прерывисто загораются светодиоды и звучит модулированный «тревожный» звуковой сигнал.
Варианты исполнения
1) Питающее напряжение — см. “Технические параметры” (табл. 1).
2) Цвет светодиодов — по умолчанию красный. По заказу: “ВС-3-…-Ж” — желтый, “ВС-3-…-З” — зеленый, “ВС-3-…-С” — синий.
3) Наличие функции программирования сигналов: звукового (громкости, типа модуляции частоты) и светового (частоты мигания) указывается в обозначении буквой “П”: “ВС-3-П-…”. Примечание: программирование осуществляется поднесением постоянного магнита к корпусу сигнализатора (магнит в комплекте сигнализатора) .
4) Длина присоединенного кабеля — по умолчанию 1,5 м. По заказу — другой длины, например: “ВС-3-…-L3” (длина 3 м). Примечание: кабель можно заменить — в отсеке кабельного ввода имеются винтовые клеммные зажимы. Кабель должен быть круглого сечения, диаметром по наружной изоляции (5…10) мм.
5) Наличие устройства крепления защитной оболочки кабеля — по умолчанию УКМ-10 (крепление металлорукава, диаметром 10мм) — показан на фотографии рис. 1. По заказу: “ВС-3-…-УКМ-12 (крепление металлорукава, диаметром 12 мм); “ВС-3-…-УКБК-15” (крепление бронированного кабеля, диаметром по броне до 15 мм); “ВС-3-…-УК-16” (крепление металлорукава, бронированного кабеля, наружным диаметром до16 мм).
Примеры обозначения: “ВС-3-12В” (вариант по умолчанию); “ВС-3-П-12В-Ж-L3-УК-16” (символы вариантов исполнения записываются в указанной последовательности).
