Цифровые мегаомметры Е6-24, Е6-24/1 и Е6-24/2
Назначение
Мегаомметры Е6-24 и Е6-24/1, Е6-24/2 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 400 В. Современный эргономичный корпус, новейшая элементная база, привлекательная цена.
- Измерение напряжения
- Автоматический расчет коэффициента абсорбации
- Индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие
- Защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений
- Высокая помехоустойчивость в измеряемой цепи
- Автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений
- Ударопрочный, пыле- и влагозащищенный корпус
- Степень защиты IP42
- Светодиодный дисплей
- Сохранение в памяти последнего изменения
- Возможность программирования времени измерений от 1 до 10 мин
Краткие технические характеристики
- автоматический выбор диапазонов измерения
- программируемое время измерения сопротивления
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP42
- автоматическое отключение питания
- индикация состояния внутреннего источника питания
- система защиты аккумулятора от перезаряда
- защита от неправильного включения
- высокая помехоустойчивость
| Модель |
Е6-24/2, Е6-24 | Е6-24/1 |
| Испытательное напряжение, В | 500; 1000; 2500 | 100; 250; 500; 1000 |
| Диапазон измерений сопротивления изоляции | до 300 ГОм | до 10 ГОм |
| Предел основной относительной погрешности при измерении сопротивления | от 0,01 МОм до 9,99 ГОм ± (3 % + 3 емр) от 10,0 до 99,9 ГОм ± (5 % + 5 емр)* от 100 до 300 ГОм ± (15 % + 10 емр)* |
|
| Предел основной относительной погрешности напряжения переменного тока, до 400 В частотой (50,0 ± 0,5) Гц | не более δ = ± (5 % + 3 емр) | |
| Диапазон измерений переменного напряжения, В | 40-400 | |
| Ток в измерительной цепи | Не более 2 мА | |
| Рабочая температура | от — 30 до +50 Со | |
| Питание | аккумулятор Ni-MH 6 B или 5 элементов питания типа АА | |
| Потребляемая мощность, Вт | не более 6 | |
| Габаритные размеры, мм | 80 х 120 х 250 | |
| Масса, кг | не более 0,8 | |
| Измерение классификационного напряжения ограничителей перенапряжения (только Е6-24/2) | ||
| Погрешность формирования испытательного тока «1 мА», % | ± 2,5 | |
| Диапазон измерения напряжения, В | 50 — 999 | |
| Предел допускаемой основной относительной погрешности при измерении напряжения, не более, % + емр | ± (3 + 5) | |
*Для мегаомметров Е6-24 и Е6-24/2 при использовании кабеля измерительного экранированного РЛПА.685551.001

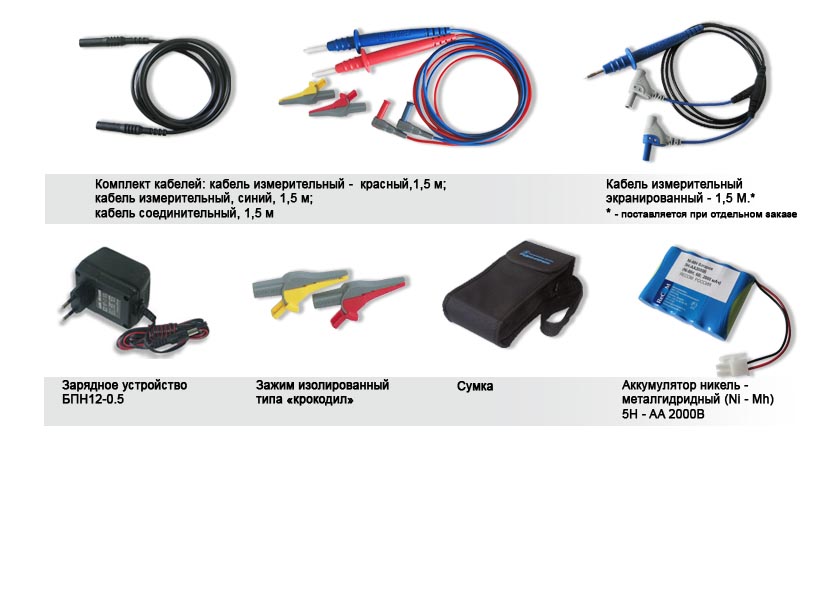

Комплект поставки
|
Наименование
|
Количество
|
| 1. Мегаомметр Е6-24 (Е6-24/1б,6-24/2) |
1
|
| 2. Руководство по эксплуатации РЛПА.411218.001РЭ |
1
|
|
3. Блок питания БПН-А 12-0,5
|
1
|
| 4. Комплект кабелей в составе: кабель РЛПА.685551.002 — измерительный, красный, длиной 1,5 м кабель РЛПА.685551.002-03 — измерительный, синий, длиной 1,5 м кабель РЛПА.685641.002 – соединительный, длиной 1,5 м |
1
1 1 |
| 5. Батарейный отсек РАПМ.436244.003 |
1
|
| 6. Зажим типа «крокодил» |
1
|
| 7. Сумка для переноски мегаомметра |
1
|
| 8. Упаковка транспортная |
1
|
