Цифровые мегаомметры Е6-32, Е6-31, Е6-31/1

Руководство по эксплуатации

Назначение
Мегаомметры Е6-32 и Е6-31, Е6-31/1 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 700 В. Современный эргономичный корпус, новейшая элементная база, привлекательная цена.

  • Измерение напряжения
  • Измерение сопротивления металлосвязи (для Е6-32)
  • Измерение коэффициента поляризации (для Е6-32)
  • Автоматический расчет коэффициента абсорбции
  • Измерение классификационного напряжения ограничителей перенапряжения (для Е6-32)
  • Измерение напряжения пробоя разрядников, В (для Е6-32)
Особенности
  • автоматический выбор диапазонов измерения
  • защита от подключения к не обесточенной сети или внезапной подачи напряжения во время измерений
  • программируемое время измерения сопротивления от 1 до 10 минут
  • индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие
  • ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54
  • высокая помехоустойчивость в измеряемой цепи
  • автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений
  • жидкокристаллический дисплей (для Е6-32)
  • светодиодный дисплей (для Е6-31, Е6-31/1)
  • индикация состояния внутреннего источника питания
  • система защиты аккумулятора от перезаряда
  • защита от неправильного включения
  • высокая помехоустойчивость
  • сохранение в памяти последнего изменения (для Е6-31, Е6-31/1)
  • память на 10000 измерений (для Е6-32)
  • связь с компьютером (для Е6-32)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значение испытательного напряжения на разомкнутых гнёздах, В Е6-31 500, 1000, 2500
Е6-31/1 100, 250, 500, 1000
Е6-32 от 50 до 2500 с шагом 10В
Предел основной относительной погрешности при измерении сопротивления Е6-31, Е6-31/1, Е6-32 от 1кОм до 10 ГОм ± (3% + 3 емр)
Е6-31, Е6-32 от 10 до 99,9 ГОм ± (5% + 10 емр)*
от 100 до 300 ГОм ± (15% + 10 емр)*
Измерение сопротивления металлосвязи (только Е6-32) от 0,01 Ом до 9,99 кОм
Диапазон измерений переменного напряжения 40-700
Предел основной относительной погрешности при измерении переменного напряжения частотой (50,0±0,5) Гц не более δ = ±(5%+3 емр)
Ток в измерительной цепи при коротком замыкании, не более, мА 2
Питание аккумулятор Ni-MH 6 В или 5 элементов питания типа АА
Рабочая температура от -15°С до +50°С
Потребляемая мощность не более 6 Вт
Габаритные размеры 120x250x80 мм
Масса не более 0,8 кг
Измерение классификационного напряжения ограничителей перенапряжения(только Е6-32)
Погрешность формирования испытательного тока 1мА, % ± 2,5
Диапазон измерения напряжения, В 100 — 1500
Пределы допускаемой основной погрешностипри измерении напряжения, не более, % + емр ± (3 + 5)
Измерение напряжения пробоя разрядников, В (только для Е6-32) 100-3000 В

*Для мегаомметров Е6-31 и Е6-32 при использовании кабеля измерительного экранированного РЛПА.685551.001

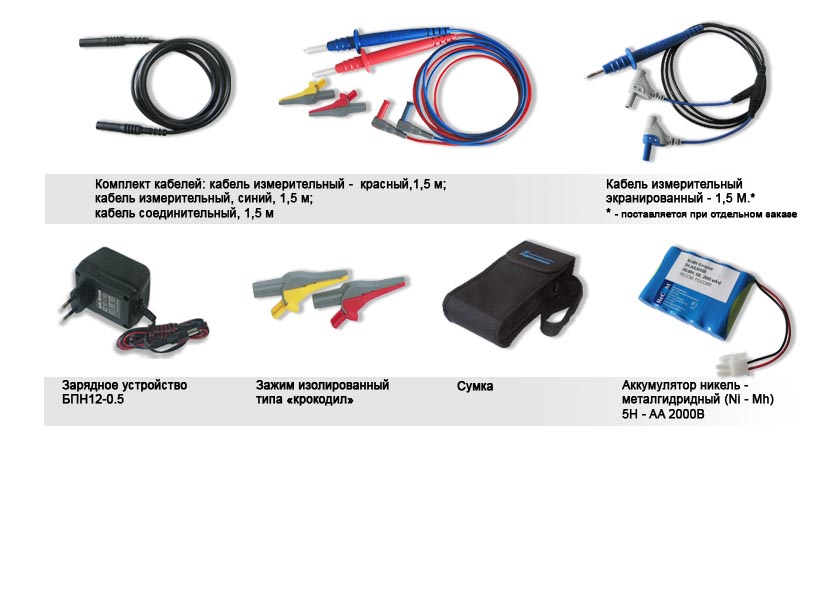

Комплект поставки
Наименование Количество
1. Мегаомметр Е6-32 (Е6-31/1, Е6-31) 1
2. Аккумулятор Ni-MH 6 В (установлен в приборе) 1
3. Адаптер для заряда аккумулятора 1
4.Батарейный отсек РАПМ.436244.003 1
5. Комплект кабелей в составе:
кабель РЛПА.685551.002 — измерительный, красный, длиной 1,5 м
кабель РЛПА.685551.002-03 — измерительный, синий, длиной 1,5 м
кабель РЛПА.685641.002 – соединительный, длиной 1,5 м
1
1
1
6. Зажим типа «крокодил» 1
7. Кабель измерительный экранированный 1,5 м (поставляется при отдельном заказе) 1
8. Bluetooth-USB адаптер (для Е6-32) 1
9. Сумка для переноски мегаомметра 1
10. Упаковка транспортная 1
