Измеритель параметров устройств защитного отключения ПЗО-500 и ПЗО-500 ПРО

Руководство по эксплуатации



 Назначение
Прибор ПЗО-500 измеряет параметры УЗО типа АС на синусоидальном токе с возможностью установки начальной фазы тока.
Прибор ПЗО-500 ПРО измеряет параметры УЗО:

  • типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока;
  • типов А и В на однополярном пульсирующем, однополярном пульсирующем с постоянной составляющей, однополярном пульсирующем с углом задержки фазы тока 90 и 135 с возможностью установки полярности тока;
  • типа В на постоянном токе с возможностью установки полярности тока.

Отличительной особенностью приборов является:

  • наличие внутреннего источника питания тока, который позволяет осуществлять проверки УЗО как уже находящиеся в сети 220 В, так и непосредственно перед установкой (например при приобретении УЗО)
  • возможность проводить измерения по заранее выбранной программе испытаний при удаленном расположении УЗО от места подключения прибора, например, точка подключения прибора находится в квартире, а УЗО расположено в электрощите на лестничной клетке.

Использование:

  • измерение тока срабатывания УЗО типа АС, А, В (ПЗО-500 ПРО) и типа АС (ПЗО-500) с возможностью установки начальной фазы тока, угла задержки фазы тока, полярности тока, постоянной составляющей.
  • измерение времени отключения УЗО типа АС, А, В (ПЗО-500 ПРО) и типа АС (ПЗО-500)
  • измерение параметров УЗО в автономном режиме при отсутствии сети 220 В
  • измерение параметров УЗО по заранее заданной программе испытаний
  • измерение активного сопротивления петли «фаза-ноль» (ПЗО-500 ПРО)
  • Измерение напряжения прикосновения (ПЗО-500 ПРО)
  • измерение напряжения переменного тока
 Краткие технические характеристики
  1. Пределы допускаемой основной погрешности не более 3 %.
  2. Прибор имеет инфракрасный (ИК) порт для связи с компьютером.
  3. Встроенная память на 1750 измерений
  4. высокоинформативный ЖК дисплей
  5. автоматическое отключение питания
  6. индикация состояния внутреннего источника питания
  7. система защиты аккумулятора от перезаряда
  8. Питание осуществляется от аккумулятора номинального напряжения 6 В емкостью 1,2 А/ч или от пяти сменных элементов питания типоразмера АА
  9. Ударопрочный, брызгозащищенный корпус
  10. Масса прибора не более 1,2 кг.
  11. Габаритные размеры прибора не более  80 х 120 х 250 мм
  12. Диапазон рабочих температур от -10 до +55

Режимы работы:

  • Измерение тока срабатывания и проверка не отключающего тока УЗО
  • Измерение времени отключения УЗО
  • Измерение действующего значения напряжения переменного тока
  • Измерение напряжения прикосновения (только для ПЗО-500 ПРО)
  • Измерение активного сопротивления петли «фаза — нуль» (только для ПЗО-500 ПРО)
1. Измерение тока срабатывания УЗО
Диапазоны формирования испытательного тока в зависимости от номинального дифференциального тока УЗО (l.N), мА
IN, мА
Форма тока
синусоидальный ток
однополярный пульсирующий ток
постоянный ток
с углом задержки фазы тока
с постоянной составляющей тока 6 мА
90°
135°
10
4-11
4-20
2-20
1-20
9-26
4-20
30
12-33
12-42
6-42
3-42
15-48
12-60
100
40-110
30-140
20-140
10-140
36-146
40-200
300
120-330
100-420
60-420
30-420
96-426
120-600
500
200-550
150-700
100-700
156-706
200-1000
Примечания.

  1. Однополярный пульсирующий и постоянный токи формируются только прибором ПЗО-500 ПРО
  2. Ток с постоянной составляющей тока 6 мА и постоянный ток формируются только в автономном режиме.
  3. Разрешающая способность для токов до 33,0 мА — 0.1 мА. для токов более 33.0 мА — 1 мА.
  4. Действующее знамение напряжения сети «220 В» должно быть в диапазоне от 180 до 260 В.
Пределы допускаемой основной погрешности, не более. % + мА:

  1. для синусоидального тока
  2. для однополярного пульсирующего и постоянного тока
±(3+0.2) ± (5 + 0,5)
2. Измерение времени отключения УЗО (Тй)
Диапазоны измерения в зависимости от номинального дифференциального тока УЗО и кратности номинальному дифференциальному току, мс
Номинальный ток УЗО IN мА
0,5 IN и 1 IN
2 IN И 5 IN
10
от 1 до 5000
от 1 до 500
30 и более
от 1 до 2000
Примечание — Разрешающая способность во всех диапазонах 1 мс.
Пределы допускаемой основной погрешности, не более, % + емр:

  1. для синусоидального и постоянного тока
  2. для однополярного пульсирующего тока
±(1.5 + 3) * (1.5 + 10)
Примечание — Аббревиатура емр — единица младшего разряда
IN,мА
Действующее значение тока в зависимости от формы и кратности
1 IN мА
2 IN. мА
5 IN. мА
синусои- дальный ток
однополя- рный пульси- рующий ток (0 °)
постоян­ный ток
синусои­- дальный ток
однопо- лярный пульси- рующий ток (0 °)
постоян­ный ток
Синусои­- дальный ток
однополярный пульсирующий ток (0 °)
постоянный ток
10
10
20
20
20
40
40
50
100
100
30
30
42
60
60
84
120
150
210
300
100
100
140
200
200
280
400
500
700
1000
300
300
420
600
600
840
1200
1500
500
500
700
1000
1000
1400
2000
2500
Действующее значение синусоидального тока 0,5IN
Номинальный ток УЗО l.N, мА
10
30
100
300
500
Действующее значение тока. мА
5
15
50
150
250
Примечания.

  1. Испытания на постоянном токе проводятся только в автономном режиме.
  2. Токи величиной более 1 А (кроме постоянного тока) формируются только от сети «220 В».
3. Измерение действующего значения напряжения переменного тока
Диапазон измерения, В
От 10 до 300
Пределы допускаемой основной погрешности, не более, % + емр
±(3*3)
Примечание — Разрешающая способность 1 В
4. Измерение напряжения прикосновения (только для П30-500 ПРО)
Диапазон измерения, В
От 5 до 100
Пределы допускаемой основной погрешности, не более, % + емр
±(5 + 3)
Примечания.

  1. Разрешающая способность 1 В.
  2. Измерительный ток равен 40 % от номинального тока УЗО.
5. Измерение активного сопротивления петли «фаза — нуль» (только для П30-500 ПРО)
Диапазон измерения, Ом
От 0,4 до 60,0
Пределы допускаемой основной погрешности, не более, % + емр
±(5 + 2)
Примечания.

  1. Разрешающая способность 0.1 Ом.
  2. Измерительный ток не более 2.5 А.

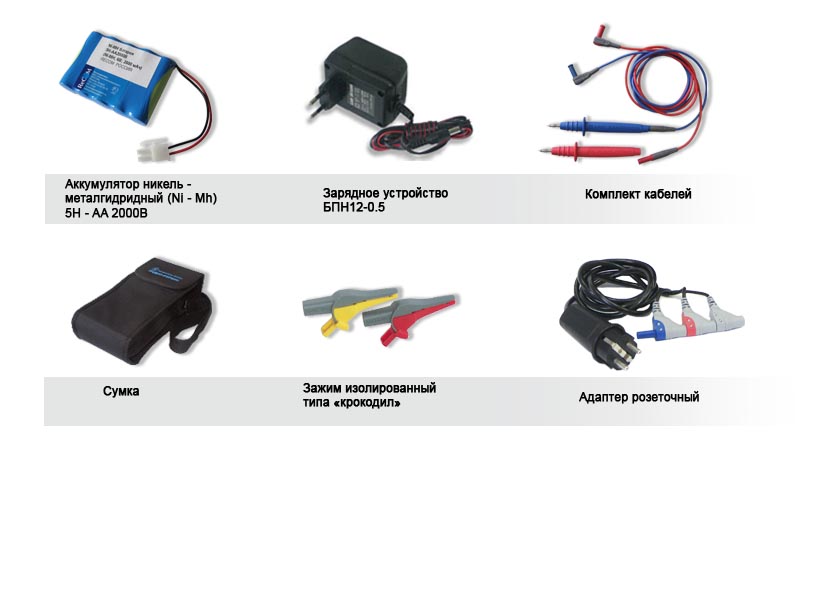

 Комплект поставки
Наименование и условное обозначение Количество
1. Прибор ПЗО-500 ПРО или ПЗО-500
1
2. Руководство по эксплуатации
1
3. Блок питания БПН-А 12-0,5
1
4. Кабель РЛПА.685551.002 — измерительный, красный, длиной 1,5 м
1
5. Кабель РЛПА.685551.002-03 — измерительный, синий, длиной 1,5 м
1
6. Батарейный отсек РАПМ.436244.003
1
7. Адаптер розеточный РАПМ.301111.004
1
8. Зажим изолированный типа «крокодил»
2
9. Сумка для переноски прибора
1
10. Упаковка транспортная
1
