Измеритель сопротивления петли фаза-нуль ИФН-200

Назначение

измерение полного, активного и реактивного сопротивления цепи фаза-нуль без отключения источника питания
измерение напряжения переменного тока
измерение сопротивления постоянному току (режим омметра)
измерение сопротивления «металлосвязи» током 200-300 мА для сопротивлений менее 10 Ом
вычисление ожидаемого тока короткого замыкания, приведенного к напряжению сети 220 В
вычисление угла сдвига фаз между напряжением и током при коротком замыкании
автоматическая предварительная проверка целостности цепи малым током

Краткие технические характеристики

микропроцессорное управление
автоматический выбор диапазонов измерений
возможность калибровки прибора на сопротивление измерительных проводов произвольной длины
высокоинформативный ЖК дисплей
встроенная память на 35 измерений
автоматическое отключение питания
индикация состояния внутреннего источника питания
система защиты аккумулятора от перезаряда
защита от неправильного включения
ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP42

Диапазон измерения полного, активного и реактивного сопротивления петли «фаза-нуль»	0,01-200 Ом
Погрешность	3%
Вычисление тока короткого замыкания	до 22 кА
Максимальный измерительный ток в цепи	25 А
Память	35 измерений
Вычисление угла между напряжением и током при коротком замыкании	0-60°
Измерение сопротивления постоянному току	0,01-999 Ом
Измерение напряжения	30-280 В
Диапазон температур	от -15 до +55°С
Питание	аккумулятор 12 В
Габаритные размеры прибора	120х250х80 мм
Масса прибора	1,2 кг

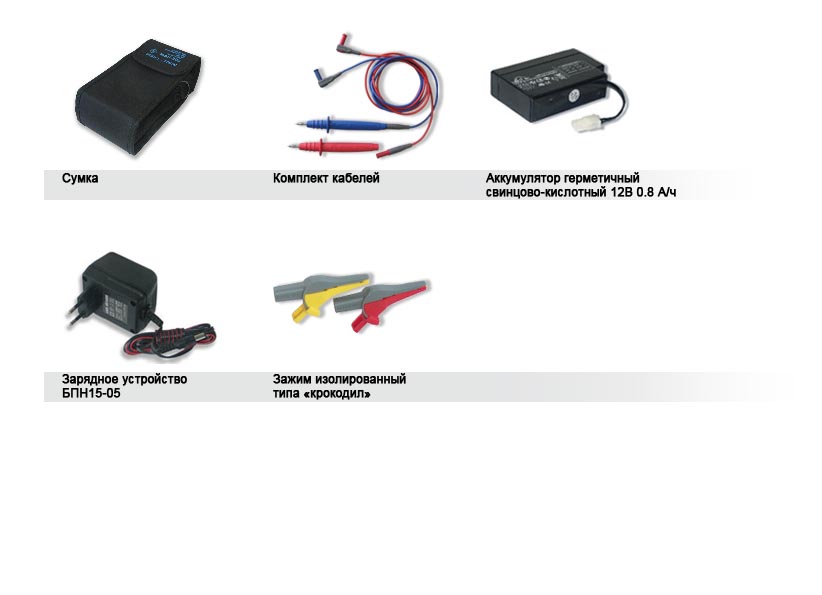

Комплект поставки

Наименование и условное обозначение	Количество
1. Измеритель сопротивления цепи «фаза-нуль» ИФН-200	1
2. Руководство по эксплуатации РЛПА.411218.003РЭ	1
3. Блок питания «БПН-6 15-0,45» ЭКМЮ.436230.001ТУ	1
4. Комплект кабелей в составе: — кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м — кабель РЛПА.685551.002-03 – измерительный, синий, длиной 1,5 м	1 1
5. Сумка для переноски	1
6. Зажим типа «крокодил»	1
Примечание. Допускается комплектация блоком питания «БПН-6 15-0,45» ТУ 6589 001 59614631 2004.
