Контроллер аварий ввода КАВ-2

Регистратор аварийных процессов на электрических подстанциях и в распределительных сетях

Контроллер аварий ввода КАВ-2 предназначен для обнаружения аварийных ситуаций на электрических подстанциях и в распределительных сетях путем регистрации аварийных процессов с привязкой ко времени в цифровом виде во внутренней памяти.

Характеристики:



  • Возможность объединения в сеть до 128 устройств
  • 10 дискретных и 8 аналоговых каналов
  • Работа в автономном режиме, а также с центральным сервером
  • Мобильный доступ через ноутбук и КПК
  • Расширенный рабочий температурный диапазон
  • Удобный поиск информации по различным критериям
  • Возможность встраивания в SCADA системы с использованием OPC-сервера
  • Определение типа КЗ и расстояния до повреждения высоковольтной линии



Возможности и технические параметры регистратора:



  • Пуск регистратора по изменению действующих значений аналогового сигнала, частоте,  дискретных сигналов.
  • Возможность передачи аварийной информации по различным каналам связи с энергообъекта в диспетчерский центр, или любую другую точку для анализа информации
  • Программное обеспечение для анализа аварийных процессов с расчетом прямых и обратных последовательностей, спектральных характеристик, угловых, фазовых, временных и частотных характеристик сигналов и возможностью вывода на печать
  • Аварийный файл в формате Comtrade и rfl
  • Поддержка интерфейса Modbus-ASCII/RTU
  • Возможно объединение нескольких контроллеров в сеть с подключением к серверу в режиме непрерывного мониторинга и сохранения аварий (можно объединить с подключением к одному серверу до 128 регистраторов).
  • Синхронизация времени в регистраторах.
  • Возможность мобильного доступа с помощью ноутбука или КПК, а так же сохранения аварий на носитель информации (типа флэш-диск) напрямую с контроллера без дополнительных устройств.
  • Работа в расширенном температурном диапазоне -40 +50 град.
  • Широкий диапазон напряжения питания. Питание от оперативного тока = 24В, =48В, =110 В, = 220 В или от сети~220 В. Возможность работы в автономном режиме  при перебоях электропитания с переходом на внутренний аккумулятор, поддерживающий работу до 24 часов
  • Регистратор имеет 8 аналоговых входов (4 тока + 4 напряжения или 8 токов или 8 напряжений или любая другая конфигурация), 10 дискретных входов
  • Диапазон аналоговых сигналов:

переменное напряжение 0-140 В, 0-250 В,
постоянное напряжение 0-250 В,
переменный ток 0-100 А;
постоянный ток 0-100 А;

  • Дискретные сигналы — «сухие контакты», или логические уровни =0-220 В.
  • Ввод программ, уставок и снятие информации через LPT/COM/USB порт компьютера или интерфейс RS-485.
  • Индикация: светодиоды исправности регистратора и наличия записи аварийного процесса.
  • Количество сохраняемых осциллограмм, их длительность и частота дискретизации устанавливаются программно.

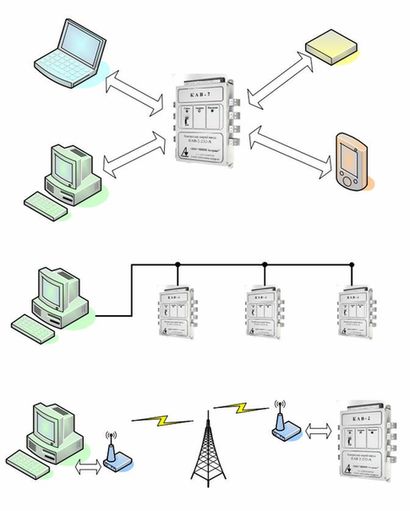

Варианты использования КАВ-2

Варианты использования КАВ-2
