СЕНС ДС-У-А DN50PN25 – КЛАПАНЫ ДОННЫЕ СКОРОСТНЫЕ УГЛОВЫЕ, С ЭЛЕКТРОМАГНИТНОЙ ЗАЩЕЛКОЙ

Назначение, область применения

Предназначены для оснащения автоцистерн и стационарных резервуаров хранения сжиженных углеводородных газов в целях автоматической защиты от аварийного расхода газа по сливо-наливным коммуникациям при разрыве сливного рукава или трубопроводной арматуры.

Устройство, принцип работы

Клапан имеет два затвора: основной и вспомогательный, управляющий основным. Функцию удержания вспомогательного затвора в открытом состоянии выполняет электромагнитная защелка. Открытие клапана производится вручную — рычагом. Если на клапан подано напряжение, то вспомогательный затвор фиксируется в открытом состоянии, а рычаг под действием пружины возвращается в исходное положение. Дистанционное закрытие клапана осуществляется отключением его питания. Аварийное закрытие клапана произойдет при резком перепаде давления между входом и выходом клапана. Утечка газа в этом случае будет происходить в небольшом количестве через вспомогательный затвор малого сечения и может быть полностью устранена при его закрытии после отключения питания клапана. Клапан оснащен термопредохранителем, отключающим питание клапана при тепловом воздействии. Клапан имеет специальную проточку на корпусе, по которой при ударе (опрокидывании автоцистерны) отламывается наружная часть с механизмом открывания, но клапан при этом остается закрытым.

СЕНС ДС-У-А DN50PN25 – КЛАПАНЫ ДОННЫЕ СКОРОСТНЫЕ УГЛОВЫЕ, С ЭЛЕКТРОМАГНИТНОЙ ЗАЩЕЛКОЙ

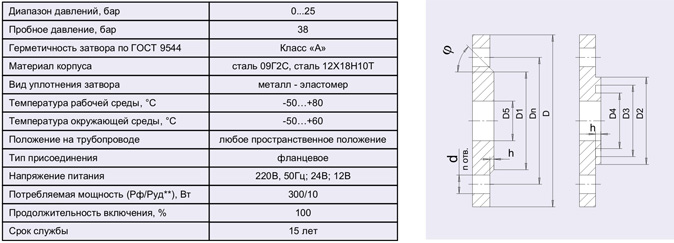

Технические параметры

СЕНС ДС-У-А DN50PN25 – КЛАПАНЫ ДОННЫЕ СКОРОСТНЫЕ УГЛОВЫЕ, С ЭЛЕКТРОМАГНИТНОЙ ЗАЩЕЛКОЙ

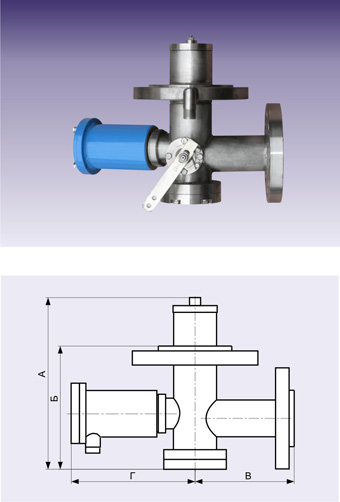

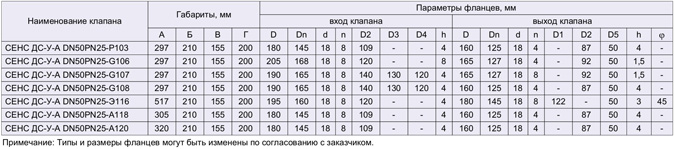

Габаритные и присоединительные размеры
