СЕНС ДС-У-Р DN(32…50)PN25 – КЛАПАНЫ ДОННЫЕ СКОРОСТНЫЕ УГЛОВЫЕ С РУЧНЫМ УПРАВЛЕНИЕМ

Назначение, область применения

Предназначены для оснащения автоцистерн и стационарных резервуаров хранения сжиженных углеводородных газов в целях автоматической защиты от аварийного расхода газа по сливо-наливным коммуникациям при разрыве сливного рукава или трубопроводной арматуры.

Устройство, принцип работы

Клапан имеет два затвора: основной и вспомогательный. Открытие/закрытие клапана производится вручную — рычагом или с помощью троса, прикрепленного к рычагу. Рычаг воздействует на вспомогательный затвор, который управляет основным затвором. Рычаг, при отпускании, возвращается в исходное состояние под действием пружины. Аварийное закрытие клапана произойдет при повышении перепада давления между входом и выходом клапана до определенной величины, которая является показателем аварийного расхода газа. Утечка газа в этом случае будет происходить в небольшом количестве через вспомогательный затвор малого сечения и может быть полностью устранена поворотом рычага в положение “закрыто”. Клапан имеет специальную проточку на корпусе, по которой при ударе (опрокидывании автоцистерны) отламывается наружная часть с механизмом открывания, но клапан при этом остается закрытым.

СЕНС ДС-У-Р DN(32...50)PN25 – КЛАПАНЫ ДОННЫЕ СКОРОСТНЫЕ УГЛОВЫЕ С РУЧНЫМ УПРАВЛЕНИЕМ

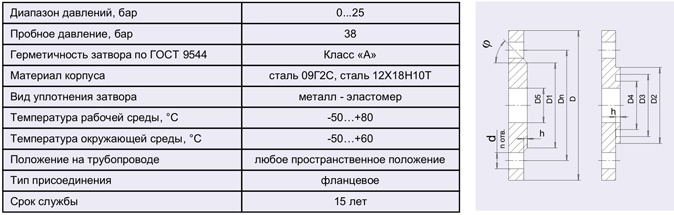

Технические параметры

СЕНС ДС-У-Р DN(32...50)PN25 – КЛАПАНЫ ДОННЫЕ СКОРОСТНЫЕ УГЛОВЫЕ С РУЧНЫМ УПРАВЛЕНИЕМ

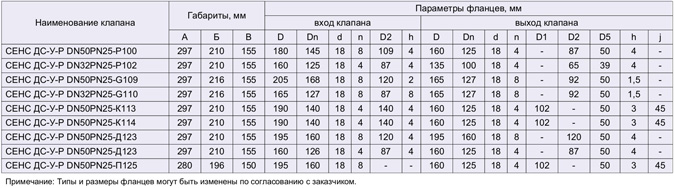

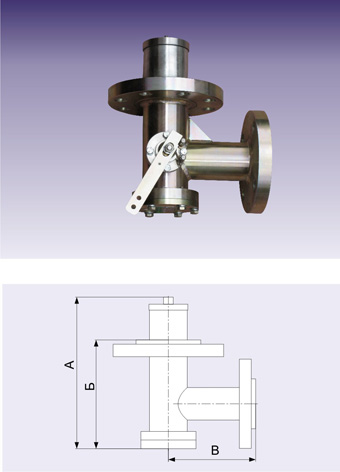

Габаритные и присоединительные размеры
