СЕНС ПД-4-20 МА, СЕНС ПД-8-24 МА — ДАТЧИКИ ДАВЛЕНИЯ С ТОКОВЫМ ВЫХОДОМ

Назначение, область применения

Датчик давления СЕНС ПД-4-20 мА предназначен для преобразования избыточного давления, избыточного давления-разрежения в токовый сигнал “4…20 мА”. Датчик давления СЕНС ПД-8/24 мА предназначен для сигнализации достижения избыточного давления, избыточного давления-разрежения порогового значения с выдачей токового сигнала 8 / 24 мА. Датчики давления могут применяться жидких и газообразных сред, не агрессивных к стали 12Х18Н10Т, титановому сплаву ВТ9 (кроме кристаллизирующихся сред), газообразного кислорода и кислородосодержащих газовых смесей.

Устройство

СЕНС ПД-4-20 МА, СЕНС ПД-8-24 МА - ДАТЧИКИ ДАВЛЕНИЯ С ТОКОВЫМ ВЫХОДОМ

Датчики (рис. 1, 2) выполнены в цилиндрическом корпусе из стали 09Г2С с присоединительным штуцером М20х1,5 (основное исполнение), в котором находится первичный преобразователь — тензорезистивный элемент, выполненный на основе КНС-структуры. Первичный преобразователь соединен с электронной платой, залитой компаундом. На плате клеммных зажимов имеются потенциометры регулирования чувствительности и смещения “нуля”. Соединение датчиков со вторичными приборами осуществляется по двум проводам с использованием клеммных зажимов, размещенных на плате в корпусе.

Обозначение, варианты исполнения

Обозначение датчика:
«СЕНС ПД-Ex – 1) – 2) – 3) – 4)», где:
1) Тип датчика: “-4-20 мА” или “-8/24 мА”;
2) Номинальное значение верхнего предела измеряемого давления (Pв)1) и единица измерения давления: кгс/см2 — без обозначения, МПа, Бар.
Примеры:
«СЕНС ПД-…-25,0» (кгс/см2),
«СЕНС ПД-…-2,5 МПа » (МПа),
«СЕНС ПД-…-25,0 бар » (Бар);
3) Для датчика СЕНС ПД-8/24 мА: указывается величина порогового давления в единицах измерения давления (п.2) с указанием направления:
“СЕНС ПД-8/24мА-2,5МПа-В0,5” (верхний порог 0,5 МПа) или
“СЕНС ПД-8/24мА-25бар-Н5” (нижний порог 5 бар).
4) Варианты исполнения и комплектации:
“…- НЖ” – исполнение корпуса из стали 12Х18Н10Т;
“…- УКМ-10” (или УКМ-12 или УКБК-15) – комплектование устройством крепления защитной оболочки кабеля (см раздел “Типы кабельных вводов”);
“…- 1Д18” – кабельный ввод под кабель, диаметром 8 … 18 мм (по умолчанию ставится кабельный ввод под кабель, диаметром 5 … 12 мм ) — см. раздел “Кабельные вводы”;
“…- 02” – датчик, поставляемый для работы в кислородной среде.
Примечания:
1) Данные приведены в табл. 2 раздела “Датчики давления СЕНС ПД, СЕНС ПД-МС”.
2) Возможно исполнение с другим типом крепления под заказ (вместо М20х1,5).
3) Знак “Ex” в обозначении может отсутствовать, что на характеристики датчика не влияет.

Принцип работы

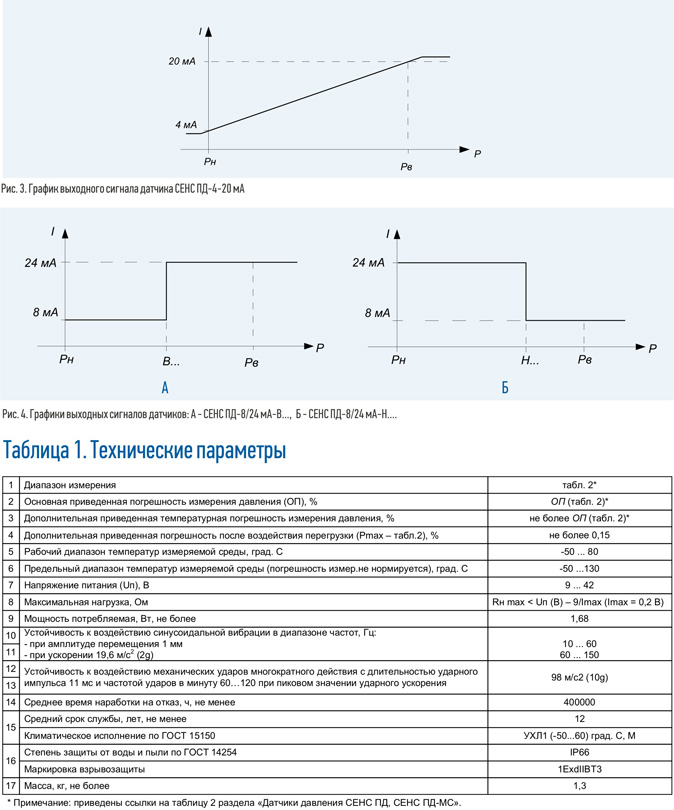

Датчик СЕНС ПД-4-20 мА имеет линейно возрастающий выходной сигнал 4 … 20 мА (рис. 3).
Выходной сигнал датчика СЕНС ПД-8/24 мА изменяется скачкообразно в момент перехода через пороговое значение давления (рис. 4).
Существует две модификации датчика:

  • СЕНС ПД-8/24 мА – В… – ток увеличивается при повышении давления («В» — верхний порог) – рис. 3А,
  • СЕНС ПД-8/24 мА – Н… – ток увеличивается при понижении давления («Н» — нижний порог) – рис. 3Б.

После букв В… и Н… указывается величина порогового давления в единицах диапазона измерения.
Датчики обладают возможностью настройки на нестандартный диапазон измерения, имеют ограничение выходного сигнала на уровне 40 мА и защиту от обратной полярности подаваемого напряжения.
Технические параметры датчиков давления приведены ниже.
