Соединители электрические для гидропневмооборудования серии СЭ 11
Соединители предназначены для комплектации гидропневмооборудования электромагнитов для гидрораспределителей, пневмоклапанов, датчиков обратной связи и диагностики их работы.
Технические данные
|
Наименование параметра
|
Норма
|
| 1. Рабочее напряжениеперменного тока частоты 50 и 60 Гц,В для соединителей без световой индикации 2. Номинальное рабочее напряжение постоянного тока, В для соединителей без световой индикации 3. Номинальный рабочий ток, А 4. Номинальный выпрямленный ток, А 5. Число контактов: основных — заземляющих 6. Контактное сопративление, Ом 7. Масса изделия, кг |
660220 2,6,3,16 2,5 2 или 3 1 0,004 0,039 |
Пример заказа соединителя с двумя основными и одним заземляющим контактами, номинальным током 16А, напряжением переменного тока 660В, 50 и 60 Гц и напряжением постоянного тока 220В, степенью защиты IP65, климатического исполнения УХЛ категории размещения 4.
Соединитель СЭ 11-19-46-300-65 УХЛ 4

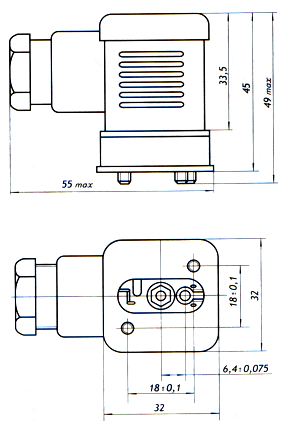

Габаритные, установочные и присоединительные размеры
