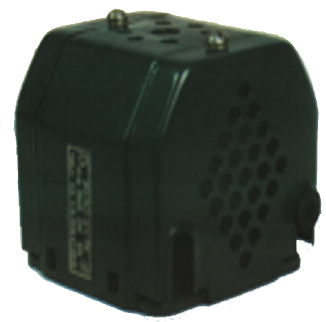

Электромагниты серии ЭМ 34

Электромагниты ЭМ 34 переменного тока, однофазные, предназначенные для применения в качестве комплектующих изделий для дистанционного управления исполнительными механизмами различного промышленного назначения для эксплуатации в стационарном состоянии. Электромагниты рассчитаны для включения в сеть переменного тока частоты 50 и 60 Гц на номинальное рабочее напряжение до 660 В. Электромагниты выпускаются с гибкими выводами и контактными зажимами открытого и закрытого исполнения.

Технические данные

Тип электромагнита	Режим работы ПВ, %	Номинальное тяговое усилие, Н		Номинальный ход якоря, мм
		Частота 50 Гц.	Частота 60 Гц.
ЭМ 34-1 ЭМ 34-2 ЭМ 34-3 ЭМ 34-4 ЭМ 33-5 ЭМ 34-5	100 40 15 100 40 15 100 40 15 100 40 100 40 15	4,0 5,0 6,3 6,3 7,3 10,0 10,0 12,0 16,0 16,0 25,0 25,0 30,0 40,0		5,0 5,0 5,0 5,0 5,0 5,0 5,0 5,0 5,0 10.0 10.0 10.0 10.0 10.0

Тип	Время срабатывания, с	Время возврата, с	Номинальная частота включений, в час	Номинальная активная мощность, Вт
				Частота 50 Гц	Частота 60 Гц
ЭМ 34-1 ЭМ 34-2 ЭМ 34-3 ЭМ 34-4 ЭМ 34-5	0,075 0,085 0,12 0,08 0,09 0,13 0,100 0,110 0,145 0,110 0,12 0,155 0,115 0,125 0,160	0,055 0,059 0,055 0,055 0,055 0,055 0,090 0,090 0,090 0,100 0,100 0,100 0,105 0,105 0,105	2400 2000 1200 2400 2000 1200 2400 2000 1200 1500 1000 600 1500 1000 600	13.5 16 20 18 22 33 20 23 35 25 27 38 29 35 48	16 19 25 27 27 40 24 28 42 26 32 46 35 42 58

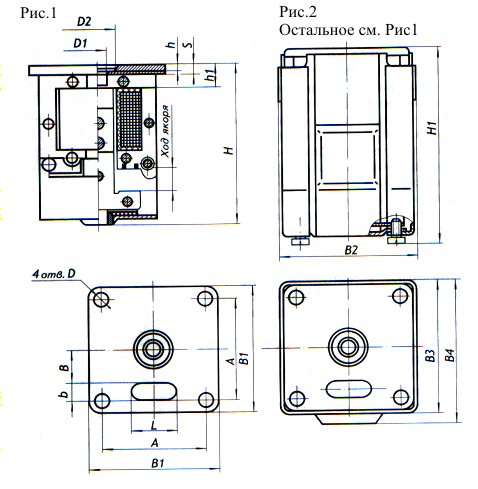

Габаритные и присоединительные размеры

Тип	Рис.	Ход	Степень защиты	А		В	В1	В2	В3	В4	в	Д
				Номин.	Пред.откл
ЭМ 34-1 ЭМ 34-2	1 2 1 2	5	1Р00 1Р20 1Р00 1Р20	34 42		9,5	44 52	— 50 — 58	— 50 — 58	— — — —	8	4,8
ЭМ 34-3 ЭМ 34-4 ЭМ 34-5	1 2 1 2 1 2	5, 10	1Р00 1Р20 1Р00 1Р20 1Р00 1Р20	46 48 53	+-0,28	15,0 17,0 19,0	58 60 65	— 64 — 64 — 71	— 64 — 64 — 71	— 67 — 69 — 74		5,8

Тип	Д1	Д2	Н	Н1	h	h	L	S	Масса, кг.
									Эл.магнит	Якорь
ЭМ 34-1 ЭМ 34-2	5,0	16	67 — 67 —	— 74 — 74	2,2	11,5	2,0	3,5	0,36 0,43 0,45 0,53	0,060 0,066
ЭМ 34-3 ЭМ 34-4 ЭМ 34-5	6.5		72 — 72 — 72 —	— 81 — 81 — 81	2,5	11	22	4,0	0,65 0,80 0,725 0,90 0,96 1,18	0,145 0,140 2,40
