Электромагниты ЭМЛ 04-18
Электромагниты ЭМЛ 04-18 постоянного тока, тянущего исполнения. Предназначены для комплектации гидрораспределителей с целью автоматизации управления рабочими органами сельскохозяйственных промышленных механизмов и агрегатов с условным проходом Ду=20 мм. Электромагнит работает под рабочим давлением в полости 16 Мпа. К гидрораспределителю электромагнит крепится при помощи резьбового соединения М30х2-6д. Электромагниты должны работать в однопроводной схеме. Соединитель электрический должен иметь токоведущий штекер по ОСТВ 7.003.032.
Технические данные
|
Наименование параметра
|
Значение параметра
|
| 1. Номинальное напряжение постоянного тока, В 2. Номинальная тяговая сила, Н 3. Номинальный ход якоря, мм 4. Минимальный ток, А 5. Частота включений в час, не более 6. Время срабатывания, с, не более 7. Время возврата, с, не более 8. Номинальная мощность, Вт. 9. Масса изделия, кг |
24
52 2,5 2 3500 0,11 0,30 48 0,59 |

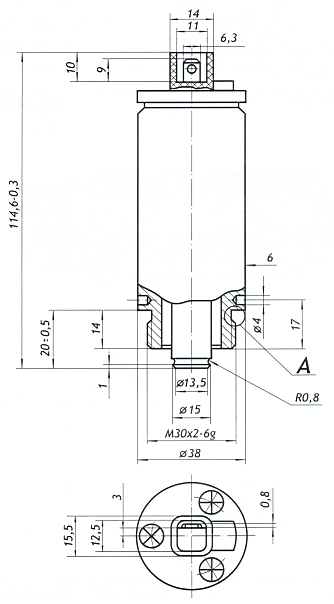

Габаритные, установочные и присоединительные размеры
