Клапаны электромагнитные ЭКТ-12
Клапан представляет собой многоблочное устройство, состоящее из топливного клапана и электромагнита управления. Клапан ЭКТ-12 постоянного тока. Клапаны предназначены для комплектации системы автоматической защиты тракторного (комбайнового дизеля) от аварийных ситуаций (САЗД).
Технические данные
|
Наименование параметра
|
Значение параметра
|
| 1. Номинальное напряжение обмотки, В 2. Сопративление обмотки, Ом 3. Максимальный потребляемый ток, А 4. Пропускная способность клапана при перепаде давления 0,02 Мпа (0,2 кгс/см), л/мин., не менее 5. Рабочее тело6. Максимальное избыточное давление рабочего тела на входе в клапан при закрытом запорном элементе, Мпа (кгс/м) 7. Масса, кг, не более 8. Удельная масса, кг/Мпа |
12 (24)
14+-1,4 (35+-3,5) 1 2,5 дизельное топливо марки Л, З и А по ГОСТ 305-82 0,4 (4,0) |

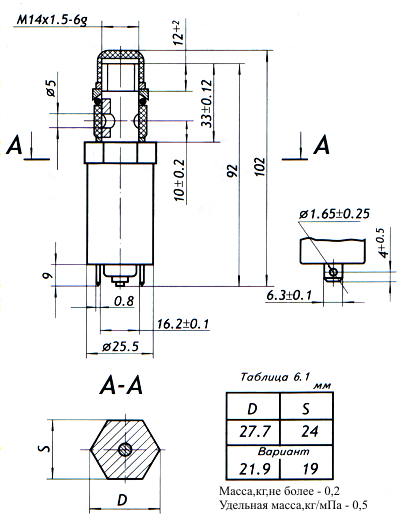

Габаритные, установочные, присоединительные размеры, масса и удельная масса клапанов
