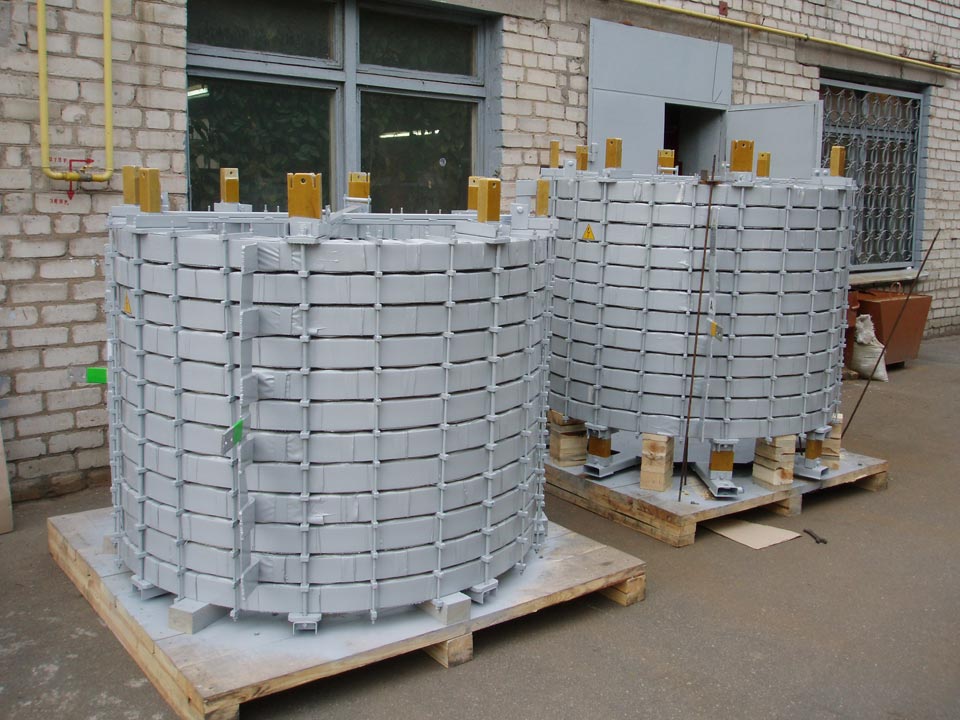

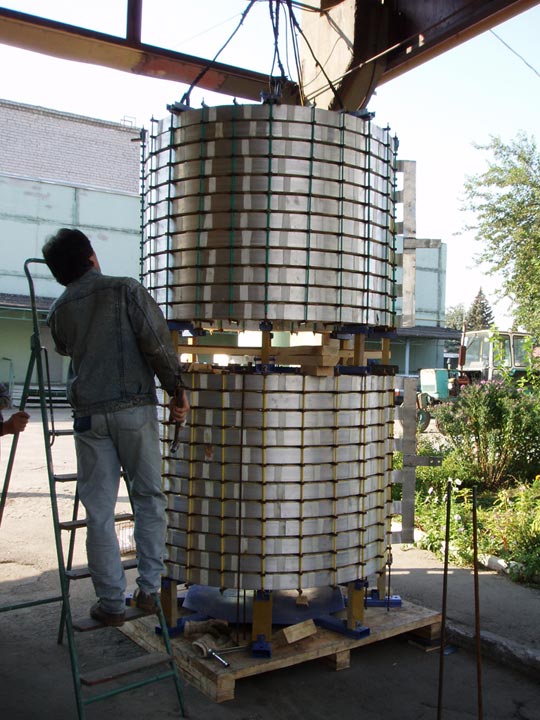

Реакторы токоограничивающие РТСТЗ, РТСТ, РС, РТО

Данные реакторы предназначенные для ограничения тока короткого замыкания в аварийных ситуациях при эксплуатации электротехнического оборудования в сетях переменного тока. Возможно производство реакторов (единичные в том числе) с другими техническими характеристиками и классом напряжения до 10 кВ.

Реакторы токоограничивающие РТСТЗ, РТСТ, РС, РТО Реакторы токоограничивающие РТСТЗ, РТСТ, РС, РТО



Скачать характеристики

Основные характеристики реактора РТСТЗ-350-0,466 УЗ

Параметры Значения
Климатическое исполнение по ГОСТ 15150 У3
Степень защиты по ГОСТ 14254 IP21
Класс по напряжению, кВ 0,66
Номинальный ток, А 350
Номинальная индуктивность, мГн 0,446
Габаритные размеры, мм 1100(Н)х840х840
Масса не более, кг 150

Основные характеристики реакторов серии РТСТЗ, РТСТ, РС, РТО.

Тип реактора Номинальный ток, А Номинальная индуктивность, мГн Климатическое исполнение Степень защиты Габаритные размеры, мм Масса, кг
РС-30-2,0П 30 5,6 У3, УХЛ3 IP00 140х120х177 6,6
РТО-0,4-50-0,15 У3 50 0,48 У3, УХЛ3 IP00 400х350х100 9
РТСТ-0,38-82-0,38 У3 82 0,38 У3, УХЛ3 IP00 400х300х400 30
РТСТ-0,38-630-0,015 У3 630 0,015 У3, УХЛ3 IP00 530х530х600 115
РТСТ-6-400-1,27 У3 400 1,27 У3, УХЛ3 IP00 1422х1422х1600 360
РТСТ-500 500 63 У3, УХЛ3 IP00 340х300х480 50
РТСТ3-410-0,101 У3 410 0,101 У3, УХЛ3 IP00 832х832х960 110
РТТ-0,66-420-0,66У3 420 0,66 У3, УХЛ3 IP00 420х260х420 95
РТСТ-10-1000-3,05 У3 1000 3,05 У3, УХЛ3 IP00 1760х2000х4200 4300
