ТРАНСФОРМАТОРЫ СЕРИИ 3ТСШ

Трансформаторы предназначены для питания электротехнических устройств от трехфазной сети переменного тока частотой 50Гц и номинальным напряжением 220В или 380В с отклонением +10%,-15% от номинального значения.

Трансформаторы ЗТСШ выпускаются в климатическом исполне нии УХЛ категории 4.2 или 3.1 поГОСТ 15150-69. Трансформаторы ЗТСШ имеют степень защиты 1РОО, являются встраиваемыми устройствами и требуемая степень защиты обеспечивается потребителем.

Трансформаторы ЗТСШ изготовляются на пластинчатом магнитопроводе с разнообразным набором трехфазных вторичных обмоток и различными схемами соединения.

Например в трансформаторе ЗТСШ 0,63 380/85-95/19 для станций управления лифтами – сетевая обмотка включена звездой на напря жение 380В, имеются две выходных обмотки: одна трехфазная обмотка, включенная звездой с фазным напряжением 95В с отводом на 85В, ток нагрузки до 0,98А и вторая трехфазная обмотка, включенная треугольником с линейным напряжением 19,0В с током нагрузки 1,75А.

При заказе указывается наименование трансформатора, мощность, климатическое исполнение, напряжение и частота питающей сети, напряжение вторичных обмоток с отводами.

ТРАНСФОРМАТОРЫ СЕРИИ 3ТСШ

В настоящее время выпускаются трансформаторы мощностью до 900Вт.

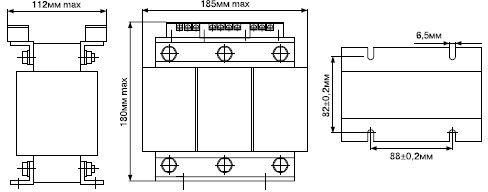

Конструктивные размеры серии ЗТСШ

Типономинал Габариты (мм) Мощность (Вт) Масса (кг)
ЗТСШ-0,63 185х112х180 0,63 11,0
ЗТСШ-0,9 220х122х180 0,90 13,0
