ТП22 — трансформатор напряжения на витом разрезном магнитопроводе
Техническая Информация
- Габаритная мощность трансформатора ТП-22 22 Вт
- Масса трансформатора ТП-22 не более 400 г.
- Изоляция трансформатора ТП-22 выдерживает испытательное напряжение переменного тока частотой 50 Гц:
— 4000 Вэфф между обмоткой 1 и остальными обмотками, между обмоткой 1 и магнитопроводом;
— 500 Вэфф между обмотками 2, 3 и магнитопроводом - Трансформаторы соответствуют техническим условиям ТУ У 31-1-23082489-002-2004
Стандартный ряд ТП-22
| Обозначение трансформаторов | Режим номинальной нагрузки | |
| Напряжение Uэфф., В | Ток номинальной нагрузки, А | |
| ТП 22-01 | 2×6,0 ±5% | 1,65 |
| ТП 22-02 | 2×9,0 ±5% | 1,1 |
| ТП 22-03 | 2×12,0 ±5% | 0,8 |
| ТП 22-04 | 2×15,0 ±5% | 0,65 |
| ТП 22-05 | 2×18,0 ±5% | 0,55 |
| ТП 22-06 | 2×24,0 ±5% | 0,42 |
Примечание:
Допускается изготовление трансформаторов в конструктиве ТП 15 с другими выходными параметрами по требованию заказчика при условии, что суммарная выходная мощность всех выходных обмоток трансформатора не будет превышать 14 ВА и обязательном соблюдении остальных требований технических условий

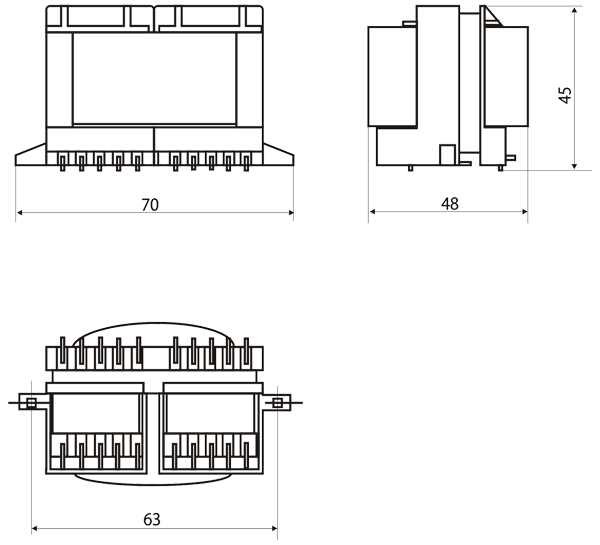

Габаритные размеры ТП-22
