ОДНОФАЗНЫЕ НЕЗАЩИЩЁННЫЕ ТРАНСФОРМАТОРЫ СЕРИИ ТОСН

Трансформаторы типа ТОСН (трансформатор однофазный сухой напряжения) являются аналогами трансформаторов ОСМ1 и ОСП и выпускаются мощностью от 0,063 до 2,0 кВт на напряжения питающей сети 220 В или 380В частотой 50Гц как в качестве понижающих, так и разделительных. Трансформаторы предназначены для питания различных электротехнических устройств промышленного и бытового назначения.

Трансформаторы выпускаются в климатическом исполнении УХЛ категории 3.1 по ГОСТ15150.

Трансформаторы соответствуют требованиям безопасности по ГОСТ19284.

Трансформаторы ТОСН имеют степень защиты IP00, явлются встраиваемыми устройствами и требуемая степень защиты обеспечивается потребителем.

Трансформаторы ТОСН могут быть изготовлены как двухобмоточными, так и многообмоточными, со значениями выходных напряжений и токов в соответствии с требованиями Заказчика.

Гарантийный срок эксплуатации – 2 года с дня ввода в эксплуатацию в пределах срока сохраняемости, срок сохраняемости – 6 лет с даты изготовления.

При заказе указывается наименование трансформатора, мощность, климатическое исполнение, напряжение питающей сети и напряжения вторичных обмоток с отводами.

Трансформатор ТОСН-0,25-380/5-42

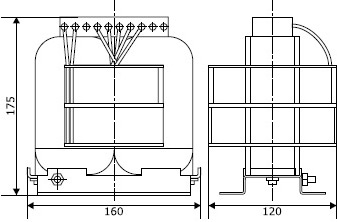

Трансформатор ТОСН-0,4, ТОСН-0,63

Трансформатор
ТОСН-0,4, ТОСН-0,63

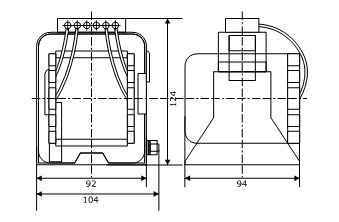

Трансформатор ТОCН-0,16, ТОCН-0,25

Трансформатор
ТОCН-0,16, ТОCН-0,25

Конструктивные размеры трансформаторов серии ТОСН

Типономинал Габариты (мм) Установ. размеры (мм) Масса (кг)
ТОСН-0,063 80х93х115 55х60 2,70
ТОСН-0,1 80х93х115 55х60 2,70
ТОСН-0,16 98х112х130 72х60 3,10
ТОСН-0,25 98х112х130 72х60 3,10
ТОСН-0,4 120х160х175 122х78 7,00
ТОСН-0,63 120х160х175 122х78 7,50
ТОСН-1,0 140х185х200 135х78 11,50
ТОСН-1,6 140х185х200 135х78 12,00
ТОСН-2,0 200х210х200 130х170 24,00
