ТРАНСФОРМАТОРЫ ПИТАНИЯ НА ШИХТОВАНОМ МАГНИТОПРОВОДЕ ТИПА ТШ НА ЧАСТОТУ 50ГЦ

Применение шихтованного магнитопровода, изготовленного из Ш-образных, и I-образных пластин ведет к удешевлению трансформаторов и улучшению их технологичности.

Трансформаторы на шихтованном магнитопроводе выпускаются по техническим условиям ТУ У 31.1-30282856-002-2001.

Трансформаторы предназначены для питания радиоэлектронных и электротехнических устройств от сети переменного тока частотой 50Гц и номинальным напряжением 220 В с отклонением +10%, — 15% от номинального значения. Возможно изготовление трансформаторов и на напряжение питания 380 В.

Трансформаторы являются встраиваемыми устройствами со степенью защиты IP00 по ГОСТ 14254.

Трансформаторы изготавливаются в климатическом исполнении УХЛ категории 4.2 по ГОСТ 15150.

Рабочая температура среды: повышенная + 55 С°, пониженная предельная — 60 С°, повышенная относительная влажность при температуре 25 С° – 80%. Трансформаторы стойки к воздействию многократных ударов с ускорением до 150м/c (15g) и синусоидальной вибрации с диапазоном частот 1-55Гц и амплитудой ускорения 10 м/c (1g) – cтепень жесткости по ГОСТ 25467.

По требованиям безопасности трансформаторы соответствуют ГОСТ 12.2.006ДСТУ 3135.0. Электрическая изоляция трансформаторов в нормальных климатических условиях выдерживает без пробоя и поверхностного перекрытия одноминутное испытательное напряжение переменного тока частотой 50Гц с эффективным значением:

  • 3750 В между первичной обмоткой и вторичными обмотками, между первичной обмоткой и магнитопроводом;
  • 500 В между вторичными обмотками и магнитопроводом

При заказе трансформаторов указывается типономинал трансформатора и номер технических условий, например ТШ60/21-01 ТУ У 31.1-30282856-002-2001.

ТРАНСФОРМАТОРЫ ПИТАНИЯ НА ШИХТОВАНОМ МАГНИТОПРОВОДЕ ТИПА ТШ НА ЧАСТОТУ 50ГЦ

ТРАНСФОРМАТОРЫ ПИТАНИЯ НА ШИХТОВАНОМ МАГНИТОПРОВОДЕ ТИПА ТШ НА ЧАСТОТУ 50ГЦ

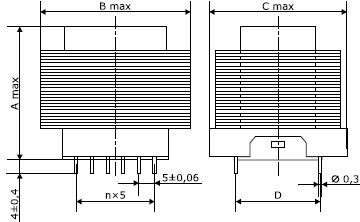

Конструктивные размеры трансформаторов питания на шихтованном магнитопроводе типа ТШ

Типономинал Мощность
(Вт) max
Масса (кг)
max
Габаритные размеры Установочные размеры
A max B max C max D±0,3 E±0,15 F±0,1 n
ТШ30/18,5 2,5 0,15 30,5 30,5 27,5 20,0 5
ТШ42/8,5 3,0 0,16 24,6 42,5 36,2 25,0 28,0 35,0 5
ТШ42/14,8 4,0 0,20 30,8 42,5 36,2 25,0 28,0 35,0 5
ТШ42/20 6,0 0,25 36,0 42,5 36,2 25,0 28,0 35,0 5
ТШ48/12,5 6,0 0,22 31,0 48,5 43,8 27,5 32,0 40,0 6
ТШ48/16,8 10,0 0,26 35,4 48,5 43,8 27,5 32,0 40,0 6
ТШ48/20,5 12,0 0,33 38,9 48,5 43,8 27,5 32,0 40,0 6
ТШ48/20,5 15,0 0,40 43,9 48,5 43,8 27,5 32,0 40,0 6
ТШ60/16 15,0 0,47 38,8 60,5 50,5 32,5 40,0 50,0 7
ТШ60/21 18,0 0,52 43,8 60,5 50,5 32,5 40,0 50,0 7
ТШ60/25 25,0 0,62 48,2 60,5 50,5 32,5 40,0 50,0 7
ТШ60/30 28,0 0,72 53,3 60,5 50,5 32,5 40,0 50,0 7
ТШ60/35 33,0 0,82 57,8 60,5 50,5 32,5 40,0 50,0 7
ТШ-4 4,0 0,20 31,5 42,5 35,5 24,5 4
ТШ-6 6,0 0,25 37,1 42,5 35,5 24,5 4
