ТРАНСФОРМАТОРЫ СЕРИИ ТТН

Трансформаторы предназначены для питания радиоэлектронных и электротехнических устройств от сети переменного тока частотой 50Гц и номинальным напряжением 220В с отклонением +10%,-15% от номинального значения. Возможно изготовление трансформаторов на другие напряжения питания. Трансформаторы ТТН выпускаются в климатическом исполнении УХЛ категории 3.1 по ГОСТ 15150-69.

Трансформаторы ТТН имеют степень защиты 1РОО, являются встраиваемыми устройствами и требуемая степень защиты обеспечивается потребителем.

Трансформаторы ТТН могут быть изготовлены как двухобмоточными, так и многообмоточными, со значениями выходных напряжений и токов в соответствии с требованиями Заказчика.

ТРАНСФОРМАТОРЫ СЕРИИ ТТН

ТРАНСФОРМАТОРЫ СЕРИИ ТТН

При заказе указывается наименование трансформатора, мощность, климатическое исполнение, напряжение и частота питающей сети, напряжение вторичных обмоток с отводами. Выпускаются трансформаторы мощностъю до 500Вт. Габаритные размеры трансформатора могут изменятся, при одной мощности, в зависимости от наружного и внутреннего диаметра магнитопровода и его высоты.

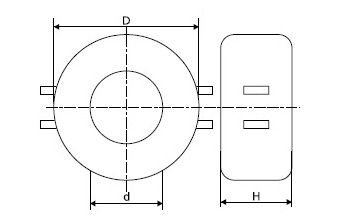

Конструктивные размеры трансформаторов серии ТТН

Типономинал Магнитопровод d/D — h Мощность (Вт) Масса (кг), не более Габаритные размеры d/D — h
ТТН-40 ОЛ40/64-32 40 0,8 20/80-45
ТТН-60 ОЛ50/80-25 60 1,0 30/97-41
ТТН-70 ОЛ50/80-32 70 1,2 27/100-48
ТТН-150 ОЛ64/100-32 150 1,8 40/116-50
ТТН-200 ОЛ64/100-40 200 2,1 36/120-62
ТТН-250 ОЛ64/100-50 250 2,4 32/125-74
