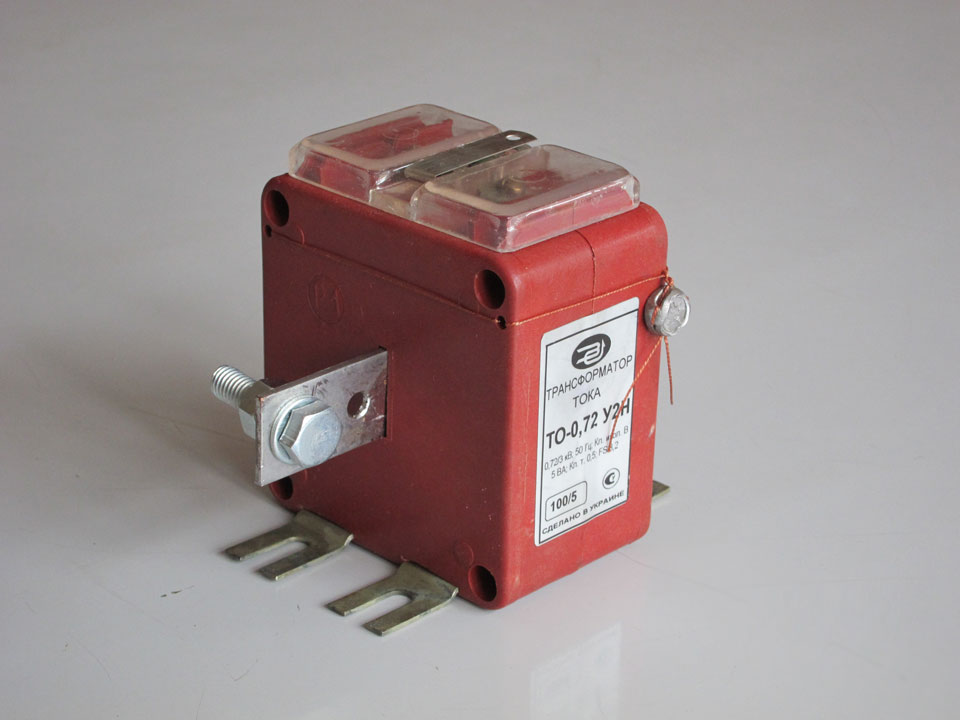

Трансформаторы тока типа ТО-0,72 и ТОШ-0,72 У2 Н
Трансформаторы тока ТО-0,72 и ТОШ-0,72 У2 Н предназначены для передачи сигнала измерительной информации в установках переменного тока частотой 50 Гц и напряжением до 720 В.
Трансформаторы изготавливаются в пластмассовом корпусе из стеклонаполненного полиамида с огнестойкой добавкой. Обмотки и шина выполнены из меди.
В производстве трансформаторов использовано изобретение, патент № 36303 А от 16.04.2001г.
Основные характеристики серии ТО-0,72 и ТОШ-0,72 У2 Н
| Параметры | Значения | |
| трансформатор ТО-0,72 | трансформатор ТОШ-0,72 | |
| Рабочая температура в °С |
От -45 до +50 | |
| Климатическое исполнение | У, Т | |
| Категория размещения по ГОСТ 15150 и ГОСТ 15543.1 | 2 | |
| Номинальный первичный ток, А | 5, 10, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600 | 500, 600, 750, 800, 1000 |
| Номинальный вторичный ток, А | 5 | |
| Номинальная мощность | 5В•А | |
| Класс точности | 0,5; 0,5S | |
| Габаритные размеры | 123х82х96(Н) | 98х75х156 |
| Масса. не более, кг | 0,9 | 1,35 |
| Отверстие под шину | — | 82х10 |
