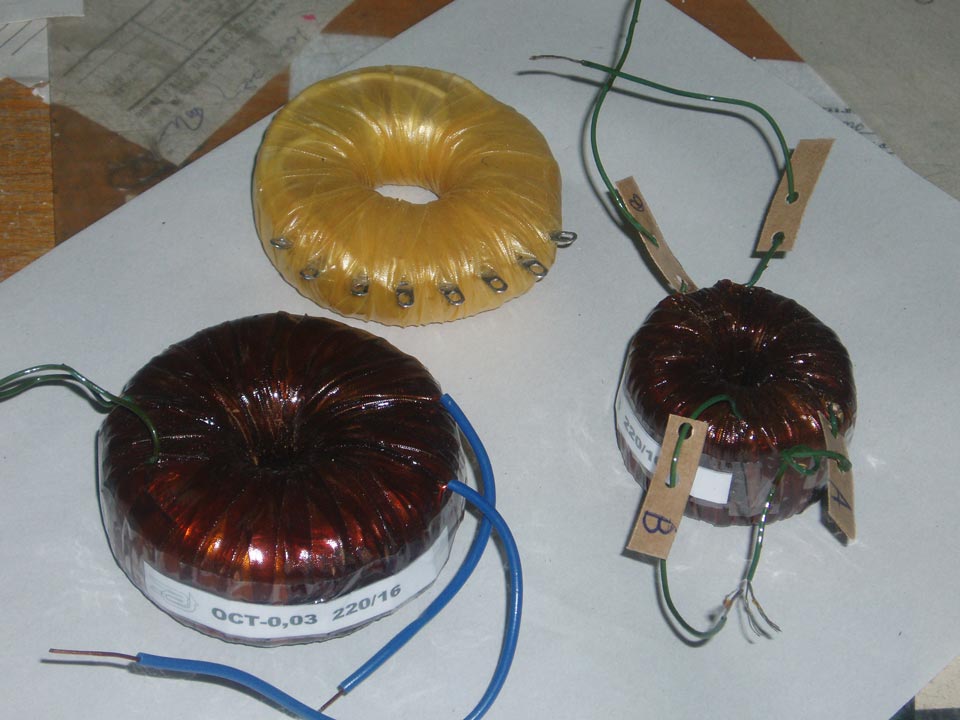

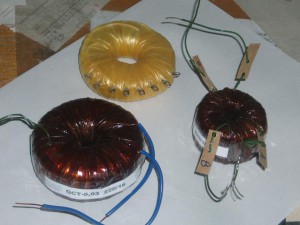

Однофазные сухие тороидальные трансформаторы ОСТ

Основное предназначение этих трансформаторов — питания цепей управления, сигнализации, автоматики, местного освещения итд. Допускается применение трансформаторов серии ОСТ для других целей, при условии соблюдения требований технических условий.

Однофазные сухие тороидальные трансформаторы ОСТ



Скачать характеристики

Общие основные характеристики трансформаторов ОСТ

Харкатеристики Значения
Климатическое исполнение по ГОСТ 15150 УХЛЗ
Степень защиты по ГОСТ 14254 IP00
Класс защиты по ГОСТ 12.2.007.0 I
КПД, % 95
Первичное напряжение, В 220-380
Вторичное напряжение, В 12, 24, 36, 42, 110

Трансформаторов ОСТ, индивидуальные характеристики.

Тип трансформатора Габаритные размеры, мм Dxdxb Масса, кг
ОСТ-0,16 110х35х60 1,7
ОСТ-0,25 110х35х70 2,2
ОСТ-0,4 125х35х80 3,1
ОСТ-0,63 155х45х70 4,2
