КОРОБКИ СОЕДИНИТЕЛЬНЫЕ «ВУУК» ИЗ СТАЛИ
Назначение
Коробки предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики во взрывоопасных зонах.
Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты.
Устройство

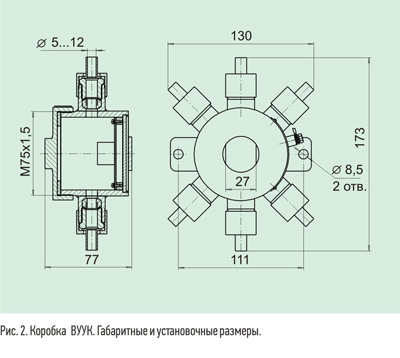

Корпус коробок выполнен из стали 09Г2С, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие (рис. 1А). Кабельные вводы вварены в корпус. Герметичность корпуса обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Корпус имеет два зажима заземления (внутренний и внешний). Крепление корпуса: две внешние монтажные точки. Применяе-мые кабели — круглого сечения. Соединение проводов кабелей осуществляется к винтовым клеммным зажимам (рис. 1Б) — два провода сечением до 2 мм2 в каждый зажим. Габаритные и установочные размеры коробок приведены на рис. 2.
Технические параметры
- Количество кабельных вводов: 1 … 6.
- Диаметр кабеля, мм: 5 … 12 (кабельный ввод D12).
- Число клеммных зажимов: 2 … 14 шт.
- Максимальное напряжение (АС, DC), В: 300.
- Максимальная сила тока, А: 10.
- Маркировка взрывозащиты — 1ExdIIBT4 (по заказу 1ExdIICT4).
- Степень защиты от внешних воздействий — IP66. Температура окружающей среды — (-50…+60)°С.
- Климатическое исполнение: УХЛ1.
- Средний срок службы — 15 лет.
Варианты исполнения

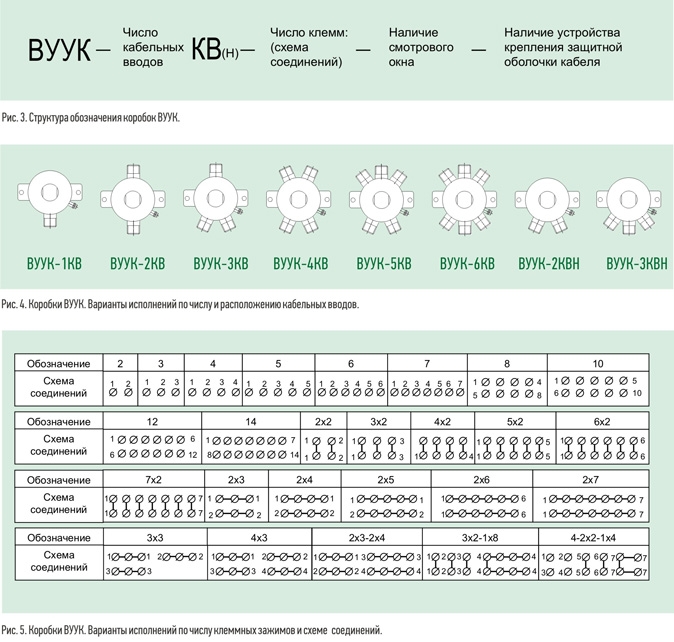

Структура обозначения коробок ВУУК показана на рис. 3, в которой:
— число и расположение кабельных вводов — см. рис. 4;
— число клемм — от 0 до 14. Возможны следующие варианты схем соединений (рис. 5):
а) при указании числа «2 … 14» устройство поставляется с платой, на которой установлено соответствующее число клеммных зажимов, электрически не соединенных между собой;
б) при указании «n х m» (n — число электрических цепей, m – число клеммных зажимов в каждой цепи) выполняются электрические соединения клеммных зажимов со стороны печатных проводников платы.
в) комбинированное исполнение, сочетающее б) и в) варианты;
г) При указании «0» устройство поставляется без платы клеммных зажимов;
— наличие смотрового окна (диаметр 45 мм) указывается: “ВУУК-…-СВ”;
— наличие устройства крепления защитной оболочки кабеля — см. раздел “Кабельные вводы”. Примечание: по умолчанию в заказе в коробках применяются кабельные вводы D12.
