КАБЕЛЬНЫЕ ВВОДЫ ПОД БРОНИРОВАННЫЙ КАБЕЛЬ СЕРИИ КВБ

НАЗНАЧЕНИЕ

Кабельные вводы для бронированного кабеля с двойным уплотнением серии КВБ применяемые во взрывоопасных зонах промышленных предприятий, предназначены для комплектования взрывозащищенного электрооборудования (взрывозащита вида «d» и «e») без нарушения характеристик взрывозащиты со степенью защиты от внешних воздействий IP66.
 Кабельные вводы типа КВБ предназначены для ввода и фиксации бронированных кабелей с переплетенной металлической броней, с броней из проволоки, ленточной броней во взрывозащищённое электрооборудование и надежно защищают кабель от случайного выдергивания.

Вводы применяются при эксплуатации во взрывоопасных зонах на поднадзорных объектах ФСЭТАН и национальных технических надзорах стран СНГ, а также эксплуатации в невзрывоопасных зонах на подзорных объектах ФСЭТАН и национальных технических надзорах стран СНГ.

Технические характеристики

Маркировка взрывозащиты
1 Ex d IIC
Ex e II
Степень защиты
IP 66
Диапазон рабочих температур
— 60 °С…+ 55 °С
Сертификат соответствия ГОСТ Р
РОСС RU.ГБ05.В03478
Материал
оцинкованная сталь
Тип присоединительной резьбы
трубная коническая R ГОСТ 6211-81 (к)
трубная цилиндрическая G ГОСТ 6357-81 (ц)
метрическая М ГОСТ 24705-2002 (м)
Технические условия
ТУ3464-034-00153695-2005
Сертификат соответствия ГОСТ Р
РОСС RU.ГБ05.В03478
Разрешение на применение
РРС 00-33397

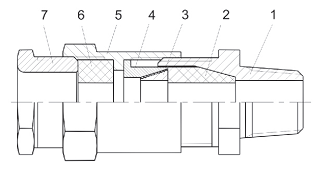

СОСТАВ КАБЕЛЬНОГО ВВОДА

КАБЕЛЬНЫЕ ВВОДЫ ПОД БРОНИРОВАННЫЙ КАБЕЛЬ СЕРИИ КВБ КАБЕЛЬНЫЕ ВВОДЫ ПОД БРОНИРОВАННЫЙ КАБЕЛЬ СЕРИИ КВБ
  1. резьбовой штуцер;
  2. коническое уплотнительное кольцо;
  3. внутреннее кольцо для фиксации брони кабеля;
  4. внешнее кольцо для фиксации брони кабеля;
  5. муфта;
  6. уплотнительное кольцо;
  7. гайка;

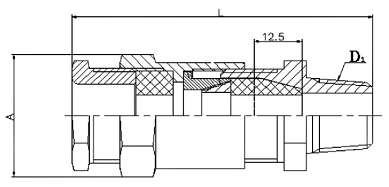

Тип
Размеры, мм
Диаметр внутренней оболочки кабеля d, мм
min-max
Внешний диаметр кабеля D, мм
min-max
Масса, г
L
A
D1
КВБк1
83
34,6
R ½
6 – 12
8 – 17
177
КВБк2
83
41,5
R ¾
11 – 17
17 – 25
197
КВБк3
97
48,2
R 1
17 – 23
23 – 32
322
КВБк4
101
64
R 1 ¼
23 – 29
29 – 39
555
КВБк5
101
73
R 1 ½
29 – 36
36 – 46
632
КВБм1
83
34,6
M20x1,5
6 – 12
8 – 17
177
КВБм2
83
41,5
M25x1,5
11 – 17
17 – 25
197
КВБм3
97
48,2
M32x1,5
17 – 23
23 – 32
322
КВБм4
101
64
M40x1,5
23 – 29
29 – 39
555
КВБм5
101
73
M50x1,5
29 – 36
36 – 46
632
КВБм1-1
83
34,6
M22x1,5
6 –  12
8 –  17
177
КВБц1
83
34,6
G ½
6 – 12
8 – 17
177
КВБц2
83
41,5
G ¾
11 – 17
17 – 25
197
КВБц3
97
48,2
G 1
17 – 23
23 – 32
322
КВБц4
101
64
G 1 ¼
23 – 29
29 – 39
555
КВБц5
101
73
G 1 ½
29 – 36
36 – 46
632
