КОРОБКИ ВЗРЫВОЗАЩИЩЕННЫЕ ТИПА КВ-SA(G)

НАЗНАЧЕНИЕ

Коробки взрывозащищенные типа КВ-SA(G) относятся к стационарным устройствам и предназначены для изготовления соединительных и разветвительных коробок.
Коробки изготовлены из алюминиевого сплава, не содержащего меди (содержание меди менее 0,1%).
Крышки крепятся невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ. Фиксация корпуса к стене осуществляется с помощью отверстий на основании корпуса для облегчения сборки.
Коробка комплектуется монтажной платой, изготавливаемой из оцинкованной стали, для установки клемм. Плата крепится с помощью винтов ко дну корпуса, для этого там имеются площадки с резьбой.
Стенки коробок имеют достаточную толщину для проводных отверстий и для сверления и нарезания резьбы для установки кабельных вводов.
В коробках внутри и снаружи имеются винты из нержавеющей стали со стопорными шайбами для подключения заземления. Они допускают подключение проводников сечением до 3.5 мм2 для организации эквипотенциального заземления.
Обычно коробки окрашиваются внутри и снаружи эпоксидной эмалью серого цвета (RAL 9006) в случае использования для оборудования с видом взрывозащиты Ех-е, или светло-голубого цвета (RAL 5015) в случае использования для размещения искробезопасного оборудования Ex-i.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Маркировка взрывозащиты
2 Ex e II T5/T6 Х
2 Ex ed IIC T5/T6 Х
2 Ex e [ia] IIС T5/Т6 Х
0 Ex ia IIC T5/T6 X
Степень защиты
IP 66
Диапазон рабочих температур
— 60 °С…+ 60 °С
Напряжение, В, не более
(в зависимости от типоразмера коробки)
1000
Максимальный ток, А, не более
(в зависимости от типоразмера коробки)
400
Материал корпуса, крышки
алюминиевый сплав
Рабочее положение в пространстве
любое
Заземление
два винта заземления (снаружи и внутри)
Технические условия
ТУ3464-034-00153695-2005
Сертификат соответствия ГОСТ Р
РОСС RU.ГБ05.В03478
Разрешение на применение
РРС 00-33397



Соответствие коробок КГА – КОРТЕМ – ВЭЛАН




КГА
КОРТЕМ
ВЭЛАН
КВ-КТС
КВ-SA(G)
SA(G)
КЗПМ, КЗИМ

Область применения



Ø     объекты добычи, подготовки и транспортировки нефти и газа
Ø     нефте- и газоперерабатывающие заводы
Ø     химические заводы
Ø     целлюлозно-бумажная промышленность
Ø     пищевая промышленность
Ø     атомная промышленность
Ø     машиностроение
Ø     тяжелая промышленность
Ø     фармацевтика
Ø     энергетика

Дополнительные опции

Дренажные и вентиляционные клапаны. Монтажная панель. Внешняя окраска (по умолчанию RAL 9006 – серый).
Внутренняя антиконденсатная окраска (RAL 2004 — оранжевый).

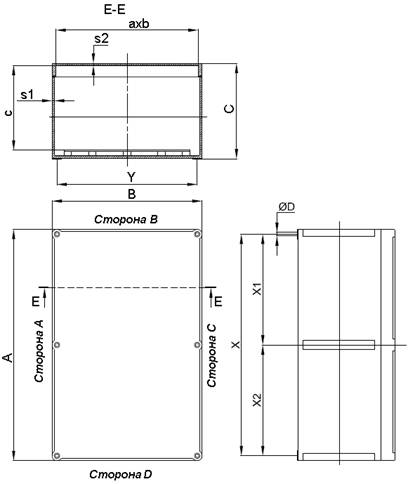

Габаритные и присоединительные размеры



Тип коробки
(шифр)
Размеры, мм
Масса,
кг
Габаритные
Внутренние
Установочные
A
В
С
a
b
c
s1
s2
X
X1
Y
ÆD
КВ-SA-090907
90
90
75
78
78
52
3
2,5
74
74
6,5
0,4
КВ-SA-111108
110
110
85
98
98
65
3
2,5
94
94
6,5
0,5
КВ-SAG-111108
90
90
7
0,75
КВ-SA-171108
170
110
85
158
98
63
3
2,5
154
94
6,5
0,8
КВ-SAG-171108
150
90
7
1,55
КВ-SA-141410
147
147
100
135
135
79
3
2,5
131
131
6,5
0,8
КВ-SAG-141410
127
127
7
1,4
КВ-SA-301410
305
147
110
289
131
92
4,5
3
285
127
7,0
2,0
КВ-SAG-301410
284
126
7
2,7
КВ-SA-302310
305
230
110
289
212
92
4,5
3
285
210
7,0
2,8
КВ-SAG-302310
284
209
7
3,4
КВ-SA-302318
305
230
190
289
212
172
4,5
3
285
210
7,0
3,5
КВ-SAG-302318
284
212
7
5,3
КВ-SA-473018
470
305
195
454
289
175
5
4
450
225
285
7,0
6,5
КВ-SAG-473018
450
285
7
8,9
КВ-SAG-623018
620
305
195
597
282
156
7
6
600
300
285
6,5
11,3
КВ-SAG-606018
600
600
195
577
577
156
7
6
580
300
580
7,0
22,0



КОРОБКИ ВЗРЫВОЗАЩИЩЕННЫЕ ТИПА КВ-SA(G)

Размеры и количество кабельных вводов устанавливаемых на стенках коробок
Размер вводов
КВ-SA-090907
КВ-SA(G)-111108
КВ-SA(G)-171108
КВ-SA(G)-141410
КВ-SA(G)-301410
КВ-SA(G)-302310
КВ-SA(G)-302318
КВ-SA(G)-473018
КВ-SAG-623018
КВ-SAG-606018
Короткая сторона (B, D)
1
1/2″
М20х1,5
1
2
5
4
12
12
24
36
48
40
2
3/4″
М25х1,5
1
2
3
3
11
11
22
24
44
24
3
1″
М32х1,5
1
2
2
5
5
14
18
30
22
4
11/4«
М40х1,5
1
2
1
4
4
11
12
24
12
5
11/2«
М50х1,5
1
1
2
1
4
4
8
12
16
12
6
2″
М63х1,5
1
3
3
8
8
12
8
7
21/2«
М75х1,5
3
6
6
4
8
3″
М90х1,5
2
2
4
4
Длинная сторона (А, С)
1
1/2″
М20х1,5
1
2
2
4
4
8
16
24
24
40
2
3/4″
М25х1,5
1
2
2
3
3
7
14
18
22
24
3
1″
М32х1,5
1
1
2
2
5
9
14
15
22
4
11/4«
М40х1,5
1
1
1
1
3
8
8
8
12
5
11/2«
М50х1,5
1
1
1
1
2
5
8
8
12
6
2″
М63х1,5
1
1
2
4
6
6
8
7
21/2«
М75х1,5
4
3
3
4
8
3″
М90х1,5
4
2
2
4
Примечание: данная таблица приведена только в качестве примера. Точное количество сверлений для каждой стороны определяется после согласования с техническим отделом производителя.
Ø     прямая
Ø     диагональная
Ø     в несколько рядов
Максимальное количество клемм
Тип коробки
(шифр)
Тип клеммы
CBD.2
CBD.4
CBD.6
CBD.10
CBD.16
CBD.35
CDA.70
CDA.120
CDA.185
WDU1,5
WDU2,5
WDU10
WDU16
AKZ2,5
AKZ4
КВ-SA-090907
1х4
1х4
1х4
1х3
КВ-SA(G)-111108
1×8
1×8
1×5
1×4
1×6
1×5
КВ-SA(G)-171108
1×30
1×22
1×13
1×11
1×18
1х17
КВ-SA(G)-141410
1×13
1х11
1×9
1×7
1×6
1х4
КВ-SA(G)-301410
1х38
1×32
1×25
1×20
1х17
1×12
КВ-SA(G)-302310
2×43
2×37
2×30
2×23
2×20
2×13
КВ-SA(G)-302318
2×43
2×37
2×30
2×23
2×20
2×13
1×7
КВ-SA(G)-473018
2×70
2×57
2×46
2×37
2×30
2×23
2×13
1х11
1х9
КВ-SAG-623018
2×97
2×82
2×66
2×53
2×44
2×33
2×19
1×15
1х13
КВ-SAG-606018
6×85
6×70
5×60
5×45
5×38
4×28
3×17
3×14
3х11
Примечание — Обозначение 2х43 означает 2 ряда по 43 клеммы


Примечание: В таблице приведены максимально возможное количество клеммных шин и количество подключаемых к каждой шине кабелей.
