КОРОБКИ СОЕДИНИТЕЛЬНЫЕ «КС-D» ИЗ СТАЛИ
Назначение
Коробки типа “КС-D” (далее коробки) предназначены для размещения клеммных зажимов (и других устройств — по заказу) в случае эксплуатации их во взрывоопасных зонах.
Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты.
Устройство
Корпус коробок выполнен из стали 09Г2С (по заказу — 12Х18Н10Т), имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие (рис. 1). Кабельные вводы вварены в стенки корпуса. Герметичность корпусов обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Корпуса имеют два зажима заземления (внутренний и внешний). Съемная крышка крепится посредством болтов с шестигранной головкой. Крепление корпуса: две внешние монтажные точки. Применяемые кабели — круглого сечения. Монтаж проводов кабелей осуществляется к винтовым клеммным зажимам (два провода сечением до 2 мм2 в каждый зажим). Кабельные вводы могут быть расположены в один или два ряда (рис. 2, 3)
Технические параметры
Маркировка взрывозащиты — 1ExdIIBT4 (по заказу 1ExdIICT4).
Степень защиты от внешних воздействий — IP66.
Температура окружающей среды — (-50…+60)°С.
Максимальное напряжение (АС, DC), В: 300.
Максимальная сила тока, А: 10.
Климатическое исполнение: УХЛ1.
Варианты исполнения

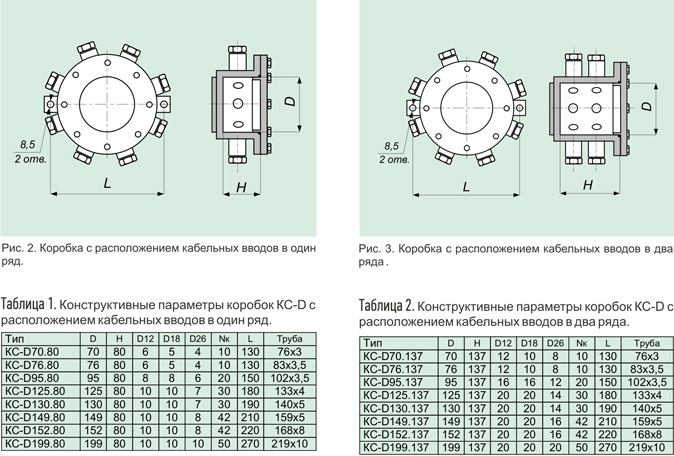

Основные типы и конструктивные параметры коробок приведены в таблицах 1, 2.
Примечания:
1) В столбце “Тип” указано основное обозначение коробки, которое образовано значениями ее внутренних размеров “D” и “Н” (рис. 2, 3).
2) В столбцах “D12”, “D18”, “D26” указано максимальное количество соответствующих кабельных вводов (см. раздел “Кабельные вводы”), умещающихся на цилиндрической части корпуса.
3) “Nк “- максимальное число клеммных зажимов, умещающихся в коробке.
4) “L” — установочный размер отверстий на крепежной пластине (рис. 2, 3).
В обозначении коробки указываются:
- тип коробки;
- число, тип кабельных вводов;
- число клеммных зажимов.
5) “Труба” — указан тип трубы по ГОСТ 8732-78, применяемой в качестве заготовки для изготовления корпуса коробки.
Примеры:
а) “Коробка соединительная КС-D70.80-3D12-10”, где:
“КС-D70.80”- тип коробки согласно табл.1,
”-3D12” — три кабельных ввода, диаметром 12 мм;
“-10” — десять клеммных зажимов.
б) “Коробка соединительная КС-D130.137-1D26-6D12 — 3D18-30”, где:
“D130.137”- тип коробки согласно табл.2,
”-1D26” — один кабельный ввод, диаметром 26 мм;
”-6D12” — шесть кабельных вводов, диаметром 12 мм;
“-3D18” — три кабельных ввода, диаметром 18 мм;
“-30” — тридцать клеммных зажимов.
По заказу, взамен клеммных зажимов, установленных на плате, коробки оснащаются DIN-рейкой для крепления клеммных зажимов других типов или устройств (тип устанавливаемых клеммных зажимов и устройств сообщается изготовителю). Такое исполнение обозначается “КС-тип коробки — число, тип кабельных вводов — DIN”.
Число внутренних клеммных зажимов может быть увеличено по заказу. Обозначается: “КС-…-2М” (два внутренних клеммных зажима).
