КОРОБКИ соединительные взрывозащищенные серии ксв-3
Назначение
Коробки соединительные взрывозащищенные серии КСВ-3 предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики. Такие коробки предназначаются для эксплуатации в условиях, которые нормированы для исполнения категории 1 УХЛ, ОМ по ГОСТ 15150-69. Температура окружающей среды при этом должна быть от -60 до +50 градусов. Присутствует сертификат соответствия РОСС RU.ГБ04.В01662, а также специальное разрешение Ростехнадзора на ее применение РРС 00-35292. Технические условия ТУ4318-037-00158818-99.
Чтобы упростить монтаж, на корпусе предусмотрены пластины для крепления коробки в вертикальном положении – на стену или же другую вертикальную поверхность. Коробки КСВ-3 также имеют внутренние и внешние болты заземления. Коробки изготавливаются из алюминиевого сплава с долей магния в нем (меньше 6%). Снаружи коробка покрыта специальной краской на эпоксидной основе, которая предохраняет изделие от коррозии.
- Соединительные коробки КСВ-3 используются во взрывоопасных зонах класса В1, В1-а, В1-г согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категорий IIA, IIBпо ГОСТ Р 51330.0-99, групп Т1 – Т6 по ГОСТ Р 51330.5-99.
- Область применения
- объекты добычи, подготовки и транспортировки нефти и газа
- нефте- и газоперерабатывающие заводы
- химические заводы
- целлюлозно-бумажная промышленность
- пищевая промышленность
- атомная промышленность
- машиностроение
- тяжелая промышленность
- фармацевтика
- энергетика

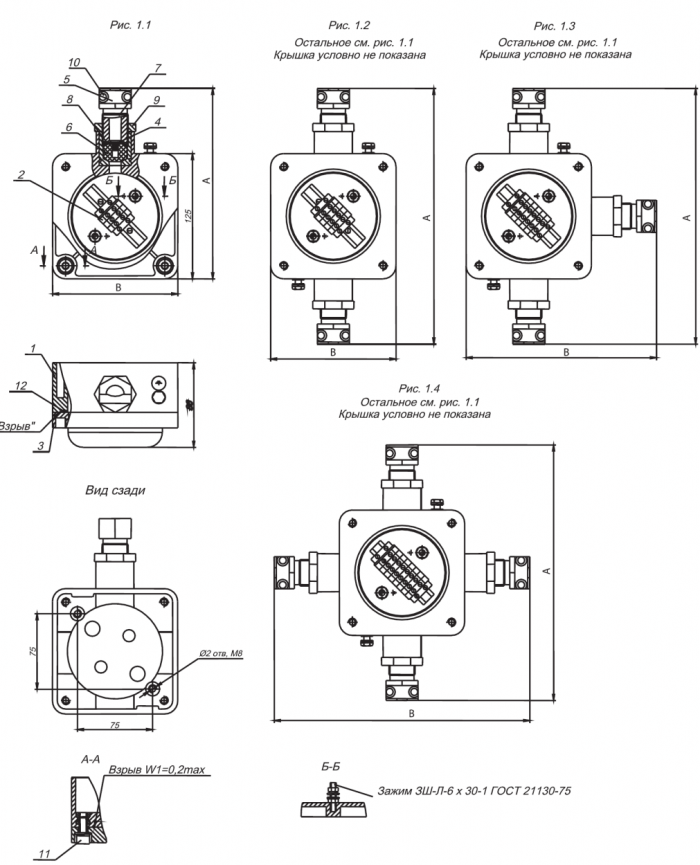

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
|
1. Коробка АСА4.107.101.
|
|
2. Клеммы МВК5/Е-Z.
|
|
3. Крышка БКРА8.040.030.
|
|
4. Заглушка АСА8.632.274.
|
|
5. Скоба АСА8.668.037.
|
|
6. Набор колец уплотнительных БКРА8.680.005.
|
|
7. Штуцер БКРА8.652.024.
|
|
8. Кольцо ЗИ8.946.028.
|
|
9. Гайка БКРА8.930.006.
|
|
10. Винт М4-6gx20.21 ГОСТ 11738-72.
|
|
11. Винт М8-6gx20.21 ГОСТ 11738-72.
|
|
12. Кольцо 092-298-25 ГОСТ 9833-73
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Значение
|
|
Напряжение, В, не более
|
400
|
|
Ток коммутации, А, не более
|
25
|
|
Маркировка взрывозащиты
|
1ExdIIBT3
|
|
Степень защиты от внешних воздействий
|
IP65
|
|
Рабочий диапазон температур
|
От минус 600С до плюс 500С
|
|
Диапазон диаметров бронированного кабеля (без брони), мм
|
6,5-13,5
|
|
Материал корпуса, крышки
|
алюминиевый сплав
|
|
Рабочее положение в пространстве
|
любое
|
|
Технические условия
|
ТУ 4318-037-00158818-99
|
|
Сертификат соответствия
|
РОСС RU.ГБ04.В01662
|
|
Разрешение на применение
|
РРС 00-35292
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Исполнения
|
||||
|
КСВ-3
|
КСВ-3-1
|
КСВ-3-2
|
КСВ-3-3
|
КСВ-3-4
|
|
|
Рисунок
|
1.1
|
1.2
|
1.3
|
1.3
|
1.4
|
|
Количество клемм, шт.
|
3
|
4
|
6
|
8
|
8
|
|
Количество вводов, шт.
|
1
|
2
|
3
|
3
|
4
|
|
Габаритные размеры, мм
|
202х125х86
|
280х125х86
|
280х202х86
|
280х202х86
|
280х280х86
|
|
Масса, кг, не более
|
2,2
|
2,3
|
2,41
|
2,43
|
2,6
|
