КОРОБКИ СОЕДИНИТЕЛЬНЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ СЕРИИ КСВ-4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Значение
|
|
Напряжение, В, не более
|
400
|
|
Ток коммутации, А, не более
|
25
|
|
Маркировка взрывозащиты
|
1ExdIIBT3
|
|
Степень защиты от внешних воздействий
|
IP65
|
|
Рабочий диапазон температур
|
От минус 600С до плюс 500С
|
|
Диапазон диаметров бронированного кабеля (без брони), мм
|
6,5-13,5
|
|
Материал корпуса, крышки
|
алюминиевый сплав
|
|
Рабочее положение в пространстве
|
любое
|
|
Технические условия
|
ТУ 4318-037-00158818-99
|
|
Сертификат соответствия
|
РОСС RU.ГБ04.В01662
|
|
Разрешение на применение
|
РРС 00-35292
|
Назначение
Коробки соединительные взрывозащищенные серии КСВ-4 предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики.
Такие коробки предназначаются для эксплуатации в условиях, которые нормированы для исполнения категории 1 УХЛ, ОМ по ГОСТ 15150-69. Температура окружающей среды при этом должна быть от -60 до +50 градусов. Присутствует сертификат соответствия РОСС RU.ГБ04.В01662, а также специальное разрешение Ростехнадзора на ее применение РРС 00-35292. Технические условия ТУ4318-037-00158818-99.
Чтобы упростить монтаж, на корпусе предусмотрены пластины для крепления коробки в вертикальном положении – на стену или же другую вертикальную поверхность. Коробки КСВ-4 также имеют внутренние и внешние болты заземления. Коробки изготавливаются из алюминиевого сплава с долей магния в нем (меньше 6%). Снаружи коробка покрыта специальной краской на эпоксидной основе, которая предохраняет изделие от коррозии.
Соединительные коробки КСВ-4 используются во взрывоопасных зонах класса В1, В1-а, В1-г согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категорий IIA, IIBпо ГОСТ Р 51330.0-99, групп Т1 – Т6 по ГОСТ Р 51330.5-99.
- Область применения
- объекты добычи, подготовки и транспортировки нефти и газа
- нефте- и газоперерабатывающие заводы
- химические заводы
- целлюлозно-бумажная промышленность
- пищевая промышленность
- атомная промышленность
- машиностроение
- тяжелая промышленность
-
фармацевтика
-
энергетика

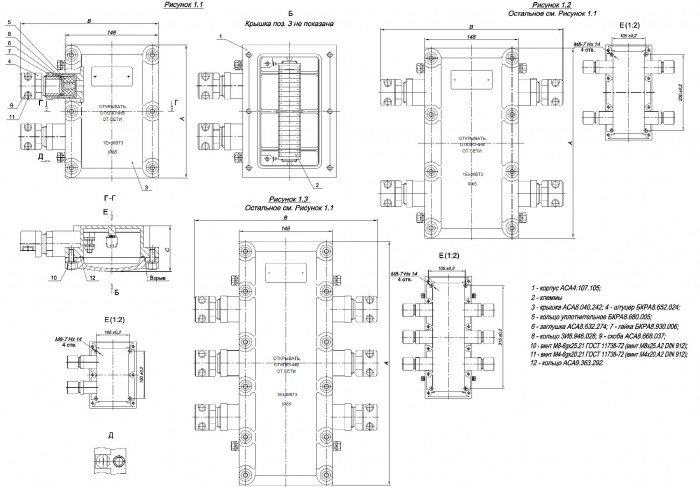

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
|
1. Коробка АСА4.107.105.
|
|
2. Клеммы МВК5/Е-Z.
|
|
3. Крышка АСА8.040.242.
|
|
4. Штуцер БКРА8.652.024.
|
|
5. Кольцо уплотнительное БКРА8.680.005-…
|
|
6. Заглушка АСА8.632.274.
|
|
7. Контргайка БКРА8.930.006.
|
|
8. Кольцо ЗИ8.946.028.
|
|
9. Скоба АСА8.668.037.
|
|
10. Винт М8-6gx25.21 ГОСТ 11738-72 (винт М8х25.А2DIN 912).
|
|
11. Винт М8-6gx20.21 ГОСТ 11738-72 (винт М4х20.А2DIN 912).
|
|
12. Кольцо АСА9.363.292.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Исполнения
|
||
|
КСВ-4
|
КСВ-4-1
|
КСВ-4-2
|
|
|
Рисунок
|
1.1
|
1.2
|
1.3
|
|
Количество клемм, шт.
|
20
|
30
|
40
|
|
Количество вводов, шт.
|
2
|
4
|
6
|
|
Габаритные размеры, мм
|
214×210х72
|
280х300х72
|
280х385х72
|
|
Масса, кг, не более
|
2,6
|
3,9
|
5,3
|
