КОРОБКИ взрывозащищенные типа КВ-CCFE

Назначение

Коробки взрывозащищенные типа КВ-CCFE относятся к стационарным устройствам и предназначены для изготовления:
  • соединительных и разветвительных коробок
  • коробок контроля, управления и сигнализации
  • щитов распределения систем электропитания и освещения
  • пускателей двигателей в различных конфигурациях
Коробки изготовлены из алюминиевого сплава, не содержащего меди (содержание меди менее 0,1%).
Стенки коробок имеют достаточную толщину для сверления и нарезания резьбы для установки кабельных вводов. В коробки предусмотрено размещение клеммных блоков, предохранителей, контакторов, трансформаторов, балластных дросселей и т.п. Монтажная плата для установки клемм, элементов релейной защиты и автоматики, изготовленная из алюминия, крепится с помощью винтов ко дну корпуса, где для этого имеются площадки с резьбой.
На крышку коробок возможно установить взрывозащищенные устройства управления и сигнализации (кнопки, лампы, переключатели, рукоятки и др.).
В коробках внутри и снаружи имеются винты из нержавеющей стали со стопорными шайбами для подключения заземления. Они допускают подключение проводников сечением до 3,5 мм2 для организации эквипотенциального заземления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Маркировка взрывозащиты
Ex d IIB U
1 Ex d IIB Т3…Т6 + H2Х
Exd [iaIIB Т3…Т6 + H2Х
Степень защиты
IP 66
Диапазон рабочих температур:
— для температурного класса Т6
— для температурного класса Т3… Т5
— 60 °С…+ 40 °С
— 60 °С…+ 55 °С
Максимально напряжение, В, не более
(в зависимости от типоразмера коробки)
1000
Максимальный ток коммутации, А, не более (в зависимости от типоразмера коробки)
650
Материал корпуса, крышки
алюминиевый сплав
Рабочее положение в пространстве
любое
Заземление
три винта заземления (снаружи на корпусе, внутри на корпусе и внутри на крышке)
Технические условия
ТУ3464-034-00153695-2005
Сертификат соответствия ГОСТ Р
РОСС RU.ГБ05.В03478
Разрешение на применение
РРС 00-33397



Соответствие коробок КГА – КОРТЕМ – ВЭЛАН
КГА
КОРТЕМ
ВЭЛАН
КВ-КТСВ
КВ-CCFE
CCFE
КЗРВ-3, КЗРВ-4
Область применения
  • объекты добычи, подготовки и транспортировки нефти и газа
  • нефте- и газоперерабатывающие заводы
  • химические заводы
  • целлюлозно-бумажная промышленность
  • пищевая промышленность
  • атомная промышленность
  • машиностроение
  • тяжелая промышленность
  • фармацевтика
  • энергетика
Дополнительные опции
Дренажные и вентиляционные клапаныМонтажнаяпанельВнешняя окраска (по умолчанию RAL 9006 – серый).
Внутренняя антиконденсатная окраска (RAL 2004 — оранжевый).

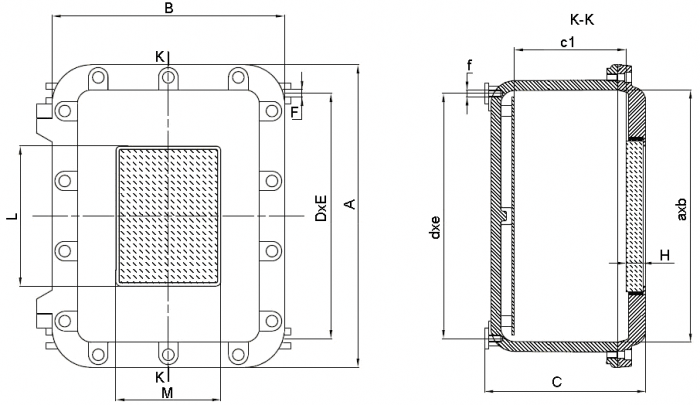

Габаритные и присоединительные размеры
Тип коробки
(шифр)
Размеры, мм
Внешние
Внутренние
Стандартное
крепление
Крепление планками
Масса,
кг
А
B
С
а
b
с
s
s1
d
e
f
D
E
F
КВ-ССFE-01
282
182
105
214
113
58
13
13
160
154
8
5,0
КВ-ССFE-1
304
204
218
240
140
160
9
14
230
130
M8
230
210
9
7,7
КВ-ССFE-1Р
153
24
8,5
КВ-ССFE-2
424
224
218
360
160
159
10
14
350
150
M8
350
230
9
12,7
КВ-ССFE-2Р
153
24
14,2
КВ-ССFE-3
364
284
278
300
220
214
10
14
290
210
M8
290
290
9
15,8
КВ-ССFE-3Р
213
24
17,8
КВ-ССFE-3В
364
284
218
300
220
154
10
14
290
210
M8
290
290
9
14,4
КВ-ССFE-3ВР
154
24
16,4
КВ-ССFE-4
432
332
299
360
260
217
10
14
350
250
M10
350
330
11
21,6
КВ-ССFE-4Р
233
24
24,1
КВ-ССFE-4В
432
332
229
360
260
147
10
14
350
250
M10
350
330
11
20,7
КВ-ССFE-4ВР
163
24
23,2
КВ-ССFE-45
560
380
298
490
305
208
13
14
360
236
M10
360
356
11
35,0
КВ-ССFE-45Р
233
24
35,0
КВ-ССFE-45В
560
380
253
490
305
163
13
14
360
236
M10
360
356
11
27,0
КВ-ССFE-45ВР
188
24
27,0
КВ-ССFE-5
632
432
341
560
360
256
15
16
550
350
M10
550
430
11
54,0
КВ-ССFE-5Р
275
24
56,5
КВ-ССFE-5В
632
432
271
560
360
186
15
16
550
350
M10
550
430
11
47,4
КВ-ССFE-5ВР
205
24
49,9
КВ-ССFE-503
632
432
397
560
360
330
24
16
550
350
M10
550
430
11
57,9
КВ-ССFE-6
870
650
480
760
540
330
24
25
680
460
M16
680
580
14
153
КВ-ССFE-6В
380
230
136
КВ-ССFE-7В
1000
700
400
890
590
240
30
30
810
510
М16
810
655
18
210
КОРОБКИ взрывозащищенные типа КВ-CCFE

Максимальное количество кабельных вводов устанавливаемых на стенках коробок

Размеры
вводов
КВ-CCFE-01
КВ-CCFE-1
КВ-CCFE-2
КВ-CCFE-3
КВ-CCFE-3B
КВ-CCFE-4
КВ-CCFE-4B
КВ-CCFE-45
КВ-CCFE-45B
КВ-CCFE-5
КВ-CCFE-5B
КВ-CCFE-6
КВ-CCFE-6B
Длинная сторона(A, C)
1
1/2″
М20х1,5
4
12
18
20
15
24
18
36
27
50
40
70
54
2
3/4″
М25х1,5
4
8
12
15
10
24
12
30
12
45
27
60
38
3
1″
М32х1,5
3
6
10
12
8
15
10
21
10
32
24
55
33
4
11/4«
М40х1,5
6
9
9
8
12
8
18
8
28
14
40
20
5
11/2″
М50х1,5
4
8
6
6
12
8
17
8
18
12
34
18
6
2″
М63х1,5
3
4
6
3
6
5
10
5
15
10
24
16
7
1/2″
М75х1,5
2
3
4
2
6
3
8
3
10
5
18
9
8
3″
М90х1,5
1
2
3
2
4
2
6
2
8
4
12
6
Короткая сторона(B, D)
1
1/2″
М20х1,5
6
6
16
11
16
16
24
16
30
24
50
38
2
3/4″
М25х1,5
4
4
12
6
16
8
18
8
28
18
45
27
3
1″
М32х1,5
4
4
9
6
9
6
12
6
20
15
38
23
4
11/4«
М40х1,5
2
4
6
5
9
6
12
6
16
8
28
14
5
11/2″
М50х1,5
2
2
4
4
8
6
9
6
12
8
24
12
6
2″
М63х1,5
1
1
4
2
4
3
6
3
9
6
15
10
7
1/2″
М75х1,5
1
1
3
2
4
2
5
2
6
3
12
7
8
3″
М90х1,5
1
1
2
1
3
2
4
2
4
3
8
4

Примечание: данная таблица приведена только в качестве примера. Точное количество сверлений для каждой стороны определяется после согласования с техническим отделом завода-производителя.

КОРОБКИ взрывозащищенные типа КВ-CCFE

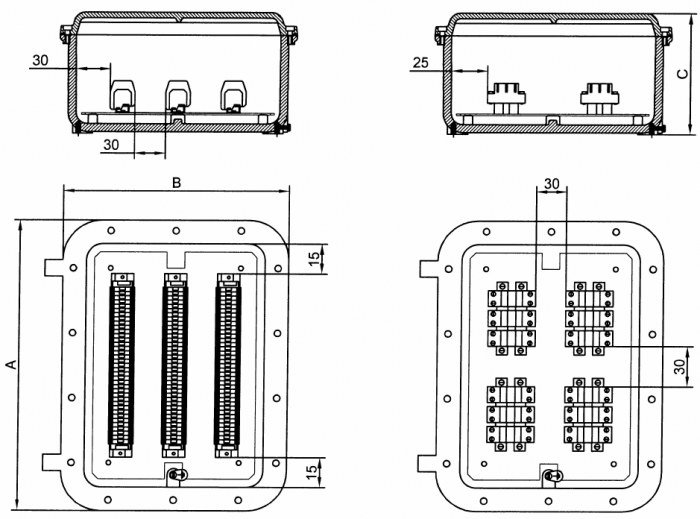

расположения клеммных зажимов внутри корпуса:
  • прямая
  • в несколько рядов
  • в несколько рядов и на разных уровнях
Максимальное количество клемм
Сечение клемм,
мм2
КВ-CCFE-01
КВ-CCFE-1
КВ-CCFE-2
КВ-CCFE-3
КВ-CCFE-3B
КВ-CCFE-4
КВ-CCFE-4B
КВ-CCFE-45
КВ-CCFE-45B
КВ-CCFE-5
КВ-CCFE-5B
КВ-CCFE-6
КВ-CCFE-6B
2,5
20
2х28
2х38
3х38
3х38
3х48
3х48
3х70
3х70
3х80
3х80
3х80
4х120
4
20
26
2х28
3х35
3х35
3х38
3х38
3х65
3х65
3х70
3х70
3х70
4х100
6
15
21
2х22
3х28
3х28
3х30
3х30
3х50
3х50
3х60
3х60
3х60
4х80
10
12
15
2х15
3х23
3х23
3х29
3х29
3х35
3х35
3х50
3х50
3х50
4х60
16
10
12
2х12
2х21
2х21
3х25
3х25
3х25
3х25
3х40
3х40
3х40
4х50
35
3
10
18
14
14
2х18
2х18
2х20
2х20
2х28
2х28
2х28
3х35
70
3
4
6
6
13
13
20
20
22
22
22
30
120
4
4
6
6
10
10
10
10
10
15
185
3
3
6
6
8
8
10
10
10
15
240
3
3
5
5
8
8
8
8
8
15

Примечание: данная таблица приведена только в качестве примера. Точное количество клемм для каждой коробки определяется после согласования с техническим отделом завода-производителя.

Крышки коробок типа КВ-CCFE могут оснащаться прозрачным окном из стекла) для того, чтобы были видны приборы, установленные внутри. Типы и размеры окон приведены в следующей таблице. КОРОБКИ взрывозащищенные типа КВ-CCFE

Размеры стеклянных окон

Тип коробки
(шифр)
Максимальные размеры
прямоугольного окна, LxMxH, мм
с1,
мм
КВ-CCFE-1/1508
150х80х20
149
КВ-CCFE-2/2508
250х80х20
149
КВ-CCFE-3/2015
200х150х20
209
КВ-CCFE-3B/2015
149
КВ-CCFE-4/3020
300х200х20
229
КВ-CCFE-4B/3020
159
КВ-CCFE-45/3020
300х200х20
229
КВ-CCFE-45B/3020
184
КВ-CCFE-5/3020
300х200х20
271
КВ-CCFE-5B/3020
201
КВ-CCFE-503/3020
300х200х20
330
КВ-CCFE-6/3020
300х200х20
310
КВ-CCFE-6B/3020
210
