КАБЕЛЬНЫЕ ВВОДЫ ПОД НЕБРОНИРОВАННЫЙ КАБЕЛЬ ДЛЯ ТРУБНОГО ПРИСОЕДИНЕНИЯ СЕРИИ КВТП
НАЗНАЧЕНИЕ
Кабельные вводы серии КВТП применяемые во взрывоопасных зонах промышленных предприятий, предназначены для комплектования взрывозащищенного электрооборудования (взрывозащита вида «d» и «e») без нарушения характеристик взрывозащиты со степенью защиты от внешних воздействий IP66.
Кабельные вводы типа КВТП предназначены для ввода и фиксации небронированных кабелей во взрывозащищённое электрооборудование при трубной прокладке и надежно защищают кабель от случайного выдергивания. Имеют внешнюю резьбу для соединения с трубой или гибким шлангом.
Вводы применяются при эксплуатации во взрывоопасных зонах на поднадзорных объектах ФСЭТАН и национальных технических надзорах стран СНГ, а также эксплуатации в невзрывоопасных зонах на подзорных объектах ФСЭТАН и национальных технических надзорах стран СНГ.
Технические характеристики
|
Маркировка взрывозащиты
|
1 Ex d IIC
Ex e II
|
|
Степень защиты
|
IP 66
|
|
Диапазон рабочих температур
|
— 60 °С…+ 55 °С
|
|
Сертификат соответствия ГОСТ Р
|
РОСС RU.ГБ05.В03478
|
|
Материал
|
оцинкованная сталь
|
|
Тип присоединительной резьбы
|
трубная коническая R ГОСТ 6211-81 (к)
трубная цилиндрическая G ГОСТ 6357-81 (ц)
метрическая М ГОСТ 24705-2002 (м)
|
|
Технические условия
|
ТУ3464-034-00153695-2005
|
|
Сертификат соответствия ГОСТ Р
|
РОСС RU.ГБ05.В03478
|
|
Разрешение на применение
|
РРС 00-33397
|

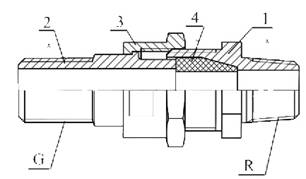

СОСТАВ КАБЕЛЬНОГО ВВОДА
 |
1, 2 – штуцер;
3 – муфта;
4 – уплотнительное кольцо;
|

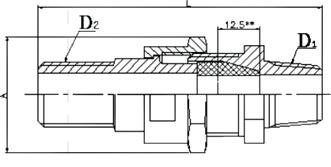

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
|
Тип
|
Размеры, мм
|
Диаметр внутренней оболочки кабеля d, мм
min-max
|
Масса, г
|
|||
|
L
|
A
|
D1
|
D2
|
|||
|
КВТПк1
|
83
|
34,6
|
R ½
|
G ½
|
6 – 12
|
216
|
|
КВТПк2
|
83
|
41,5
|
R ¾
|
G ¾
|
11 – 17
|
278
|
|
КВТПк3
|
97
|
48,2
|
R 1
|
G 1
|
17 – 23
|
470
|
|
КВТПк4
|
111
|
69,2
|
R 1 ¼
|
G 1 ¼
|
23 – 29
|
664
|
|
КВТПк5
|
117
|
75
|
R 1 ½
|
G 1 ½
|
29 – 36
|
770
|
|
КВТПм1
|
83
|
34,6
|
M20x1,5
|
G ½
|
6 – 12
|
216
|
|
КВТПм2
|
83
|
41,5
|
M25x1,5
|
G ¾
|
11 – 17
|
278
|
|
КВТПм3
|
97
|
48,2
|
M32x1,5
|
G 1
|
17 – 23
|
470
|
|
КВТПм4
|
111
|
69,2
|
M40x1,5
|
G 1 ¼
|
23 – 29
|
664
|
|
КВТПм5
|
117
|
75
|
M50x1,5
|
G 1 ½
|
29 – 36
|
770
|
|
КВТПц1
|
83
|
34,6
|
G ½
|
G ½
|
6 – 12
|
216
|
|
КВТПц2
|
83
|
41,5
|
G ¾
|
G ¾
|
11 – 17
|
278
|
|
КВТПц3
|
97
|
48,2
|
G 1
|
G 1
|
17 – 23
|
470
|
|
КВТПц4
|
111
|
69,2
|
G 1 ¼
|
G 1 ¼
|
23 – 29
|
664
|
|
КВТПц5
|
117
|
75
|
G 1 ½
|
G 1 ½
|
29 – 36
|
770
|
